Индикатор уровня заряда батареи 1-8s 18650 li-ion

75 грн

Описание

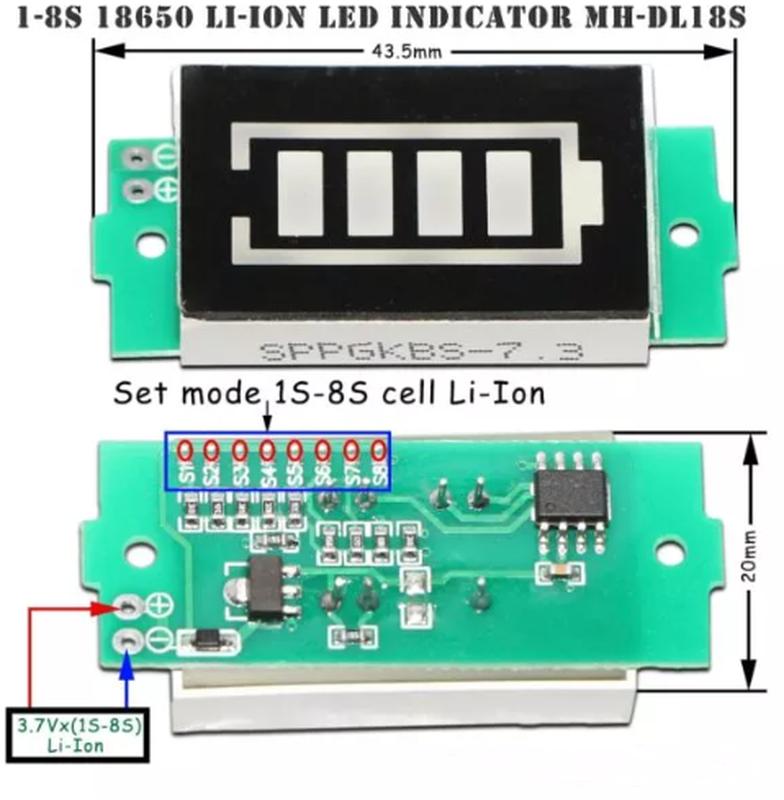

Подключение модуля к аккумуляторной батарее осуществляется через контактные
площадки «+» и «-», расположенные на плате. Модуль имеет защиту от
переполюсовки . Устройство является универсальным для использования с Li-ion
аккумуляторами. Плата модуля позволяет проводить индикацию уровня заряда Li-
ion батарей от 1 до 8 последовательно соединенных элементов (1S-8S). На
примере одной ячейки (1S) индикация полного заряда находится на уровне 4,2 В
(100%), 3,66 В (50%) 2,5-3,0 В (0% разряд). При напряжении менее 2,5 В
подсветка индикатора гаснет полностью. В зависимости от числа аккумуляторов и
установленной перемычки на плате пороговые значения будут соответствующие и
кратны числу элементов Li-ion. Перемычка устанавливается в одно положение,
равное числу проверяемых аккумуляторных батарей (АКБ). Ток потребления
индикатора около 5 мА и не зависит от количества подсвечиваемых светодиодов,
яркость индикатора уменьшается по мере загорания дополнительных светодиодов,
тем самым поддерживается фиксированное энергопотребление модуля. Индикатор при
разряде АКБ имеет красное свечение вокруг параллельных полос уровня заряда.
Универсальный индикатор заряда MH-DL18S имеет транспортировочную пленку, после
удаления которой наблюдается матовая поверхность корпуса. Индикатор уровня
заряда 1-8-х Li-ion элементов 18650 Размер модуля : 45 x 20 х 7 мм Размер
дисплея 31 х 20 мм Цвет свечения синий Подключение: Подключение производится к
двум контактам на плате, помеченные знаками (-) и (+) подключите их к
аккумулятору, используя соединительные провода. Режимы индикации: Если
напряжение батареи превышает 9,9 В, отображаются одна полоска индикатора Если
напряжение батареи превышает 10,5 В, отображаются две полоски индикатора Если
напряжение батареи превышает 11,1 В, отображаются три полоски индикатора Если
напряжение батареи превышает 11,7 В, отображаются четыре полоски индикатора
Если напряжение аккумулятора меньше, чем 9,9 В, дисплей из 4 полосок
индикатора не светится - аккумулятор необходимо зарядить.
