Type-c usb 2s(3s) bms 3.7v lx-lisc-v3

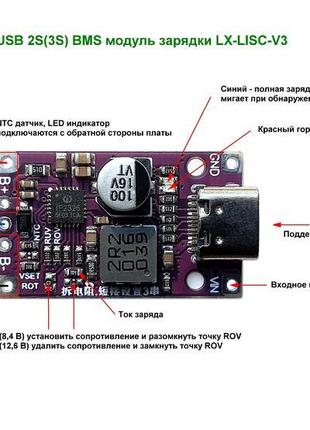

Type-C USB 2S(3S) BMS 3.7V LX-LISC-V3 Порт Type-C подключенный к быстрой зарядке QC регулирует напряжение зарядки, что повышает ее эффективность. Ток зарядки по умолчанию для 2S 1,4–1,5А, для 3S 1А. Особенности: • Функция балансировки для 2S батареи • Автоматическая регулировка напряжения зарядки для повышения эффективности • Защита от перегрузки по току, перенапряжения, короткого замыкания • Регулировка зарядного тока Характеристики LX-LISC-V3: • Название бренда: occkic • Модель: 2-3S lithium-ion battery charging module Type-C • Чип: IP2326(QFN24) • Входное напряжение: 5В Type-C • Зарядка для 2S/3S литиевых батарей • Поддержка быстрой зарядки QC • Эффективность зарядки: 94% • Частота переключения: 500 кГц • Мощность: 15 Вт • Цвет: фиолетовый • Размеры: 31 х 18 х 6,9 мм Интерфейс VIN: положительный полюс источника питания GND: отрицательный полюс источника питания B +: подключен к положительной клемме последовательно подключенной батареи B -: подключен к отрицательной клемме последовательно подключенной батареи BM: используется только для батарей 2S, подключенных к середине двух серий батарей для выравнивания Светодиодный индикатор: • красный горит во время зарядки • синий горит - зарядка полная, мигает при обнаружении неисправности (напряжение аккумулятора не соответствует норме) По умолчанию используется 2S. Для 3S установить перемычку на плате и убрать рядом резистор номиналом 64кОм (код 184). Функция балансирования используется для 2S, средняя точка двух батарей подключается к "BM". • Ток заряда аккумулятора по умолчанию составляет 0,9A (100K) Формула расчета тока: I= 90000/сопротивление 180к-0,5A 90к-1A 75к-1,2A 60-1,5A
