Реле времени ne555_0-24 секунд

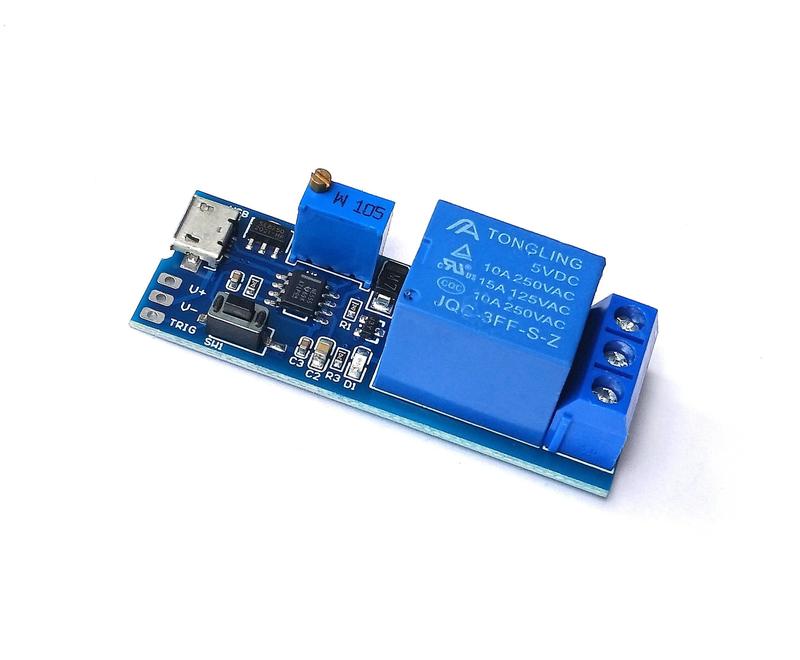

Реле времени NE555_5-30В_0-24 секунд Характеристики: • Питание: 5-30В (U+ U-); MicroUSB 5В • Нагрузка: 10A/250VAC, 10А/30V DC • Размеры: 5.4 х 1.9 х 1.8 см (L х W х H) Управление кнопкой или вход TRIG (низкий уровень - срабатывает). Описание: При нажатии на кнопку срабатывает реле(сигнализирует LED D1) и по истечению установленного потенциометром времени (0-24 секунд) реле отключается. Больше времени - заменить конденсатор (C2) или потенциометр. Задержка времени T = 1.1RC Например: 22uF конденсатор и резистор 1 М, то T = 1.1 * 0.000022 * 1000000 = 24.2 секунды. Микросхема: NE555; 78L05/SE8250 (SOT-89)
