Step down power supply module mp1484en

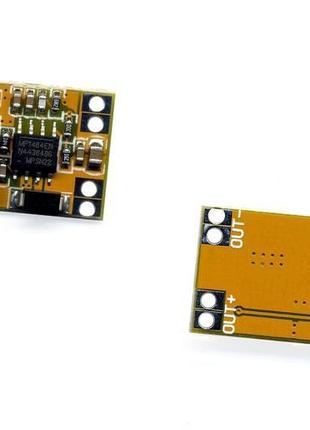

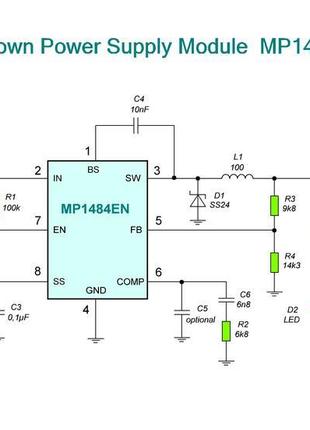

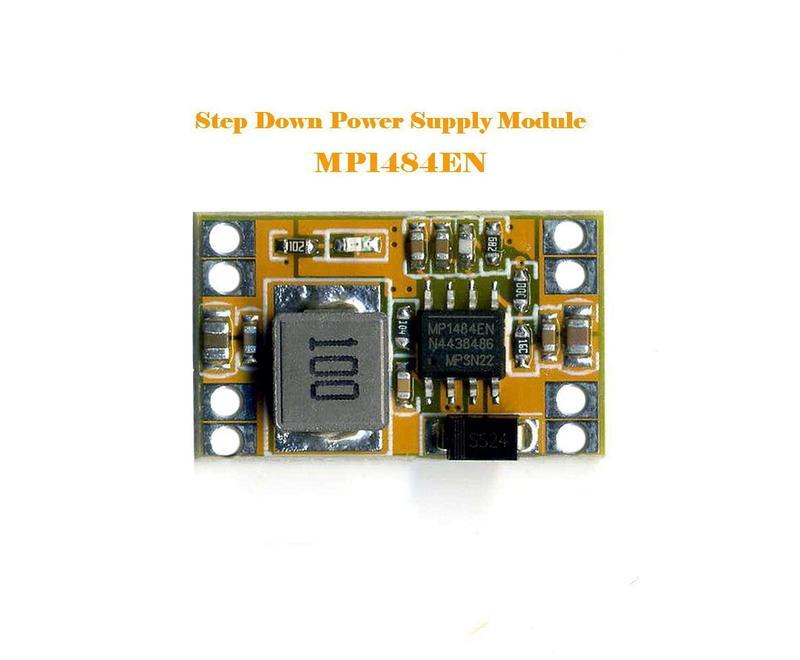

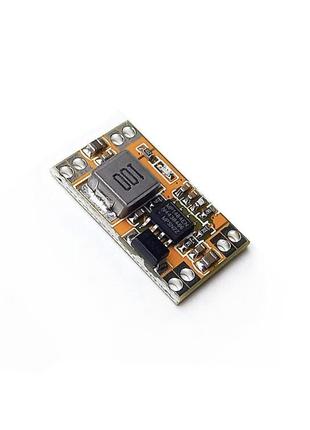

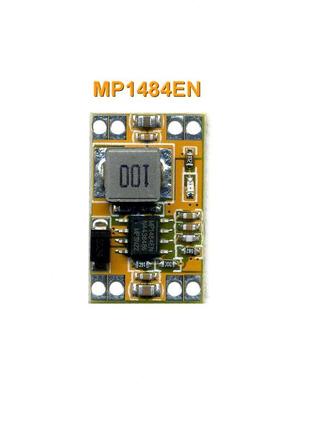

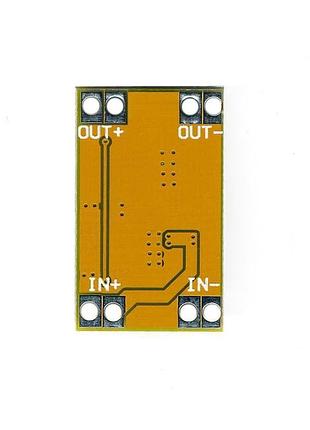

Виробник: Інший виробник Тип обладнання: Інший тип обладнання Кілька примірників у наявності Step Down Power Supply Module MP1484EN Знижувальний перетворювач MP1484EN Характеристики: • Назва бренда: diymore • Вхідна напруга: 4,5-23В • Вихідна напруга: 5 В • Вихідний струм: 1,5 А (3 макс.) • Ефективність перетворення: 92% (макс.) • Частота перемикання: 340 кГц (максимум) • Робоча температура: -40...+ 85 • Розміри: 23,6 х 14,2 х 4 мм • BS — вхід посилення затвора верхнього плеча • IN — живлення на мікросхемі • SW — комутаційний вузол, що передає живлення на вихід • GND — заземлення • FB — вхід зворотного зв'язку • COMP — компенсаційний вузол контуру регулювання • EN — цифровий вхід, містить (високий рівень) або вимикає (низький рівень) регулятор • SS — вхід керування плавним пуском, 0,1 мкФ встановлює період плавного пуску 15 мс Від'єднати функцію — залишити SS непід'єднаним SMD components: • Chip: MP1484EN • Diode: SS24 • Resistors: 6.8 кОм, 5% (682) 9.8 кОм, 1% (00C) 14.3 кОм, 1% (16C)
