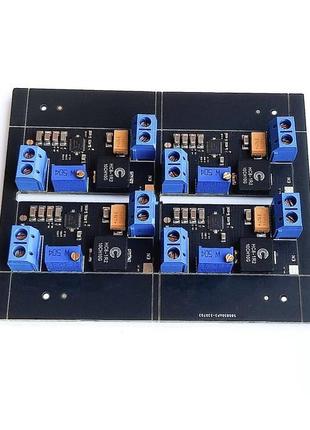

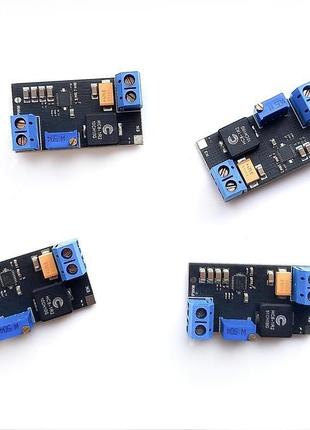

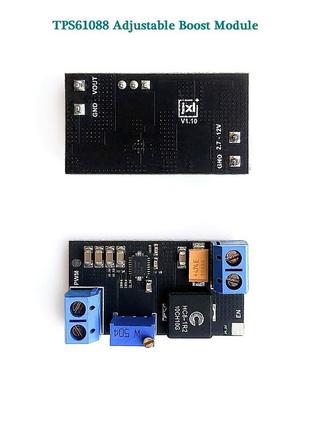

Tps61088 adjustable boost module

TPS61088 Adjustable Boost Module Синхронный повышающий преобразователь (High Power Lithium Battery Step Up Boost Power Supply Module) TPS61088 имеет функцию плавного пуска для предотвращения высокого пускового тока во время запуска. Защита от перенапряжения на выходе при 13,2 В, перегрузки по току, перегрева (150°C). Характеристики: • Название бренда: EC Buying • Входное напряжение: DC 2,7-12 В • Входной ток: 9А макс. • Выходное напряжение: DC 4,5-12,6 В • Выходная мощность: 30 Вт (макс.), требуется охлаждение • Выходной ток: определяется входом • Частота переключения: около 1 МГц • Режим работы: PWM / PFM • Ток покоя при 9В: 15-65 мА (режим PWM), 200ua-600ua (режим PFM) • Эффективность: 92 % (макс.) • Внутреннее опорное напряжение VREF: 1,204 В • Выходные пульсацияи: 30 мВ (без нагрузки) • Чип: S61088 (TPS61088) VQFNP(20) • Интерфейс: KF301-5.08 • Размеры: 40 х 21,6 мм • Вес: 9,8 гр. Описание: • Для регулировки выходного напряжения используют подстроечный резистор • В режиме PWM контактная площадка PWM (ШИМ) замкнута и разомкнута в режиме PFM (частотно-импульсной модуляции). По умолчанию — режим PFM Режим PWM - TPS61088 импульсный режим с постоянной частотой, позволяет избежать акустический шум и другие проблемы, связанные с низкой частотой коммутации. Режим PFM - TPS61088 переменная частота импульсов, повышает эффективность. • Максимальный выходной ток модуля: lout=Vin*6,3/Vout Ограничение пикового тока переключателя: • в режиме PFM: IILIM=1190000/RILIM При номинале резистора 100 кОм предел тока составляет 11,9 А • в режиме PWM: IILIM=(1190000/RILIM)-1,6 При номинале резистора 100 кОм предел тока составляет 10,3 А
