Реле часу з затримкою вимикання qf-rd21_5в

230 грн

Описание

Виробник: Інший виробник
Тип обладнання: Реле

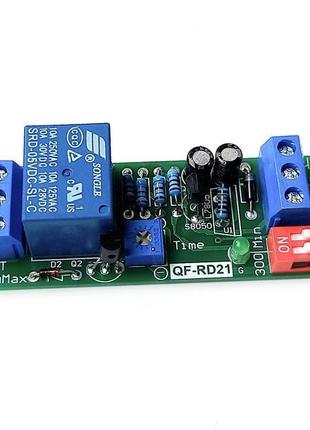

Реле часу з затримкою вимикання QF-RD21_5В

Реле часу з затримкою вимикання від 0 до 300 хвилин.

Характеристики QF-RD21:
• Brand Name: iToolBro
• Напруга пживлення: DC 5В (4,5-6В)
• Вхідний сигнал IN: понад 1,5 В/0,1 мА; 30 В макс.
• Потужність навантаження: 10A/250В АС
• Затримка вимкнення: 0-300 хвилин (регулюється)
• Споживана потужність: менш ніж 1 Вт
• Розміри: 70 х 25 мм

Затримка вимкнення встановлюється перемикачем,
також регулюється потенціометром Time (за годинниковою стрілкою більше)

Діапазон часу:

0-30 секунд, точність: 0,1 секунди
0-300 секунд, точність: 0,3 секунди
0 - 30 хвилин, точність: 1,8 секунди
0-300 хвилин, точність: 18 секунд

Під час подавання живлення +12 В на вхід IN реле постійно увімкнено, під час розмивання ланцюга починається
відлік часу та загоряється зелений світлодіод.

Примітка: Час затримки можна швидко відрегулювати, вимірявши напругу Ut на середній
ніжці потенціометра.

Наприклад, діапазон 30 потрібно налаштувати на 12 сек/хв, тоді напругу необхідно встановити
на 2,0 В.

t = Ut/5 * 30 = 2,0 В / 5,0 В * 30 = 12 сек/хв

или преобразив Ut=5,0 * t/30,

де t — необхідний час сек/хв
Ut — напруга, виміряна мультиметром
5,0 — напруга живлення (L7805CV)
30 — діапазон, виділений перемикачем, також його можна вибрати 300.

Состояние: Новое
