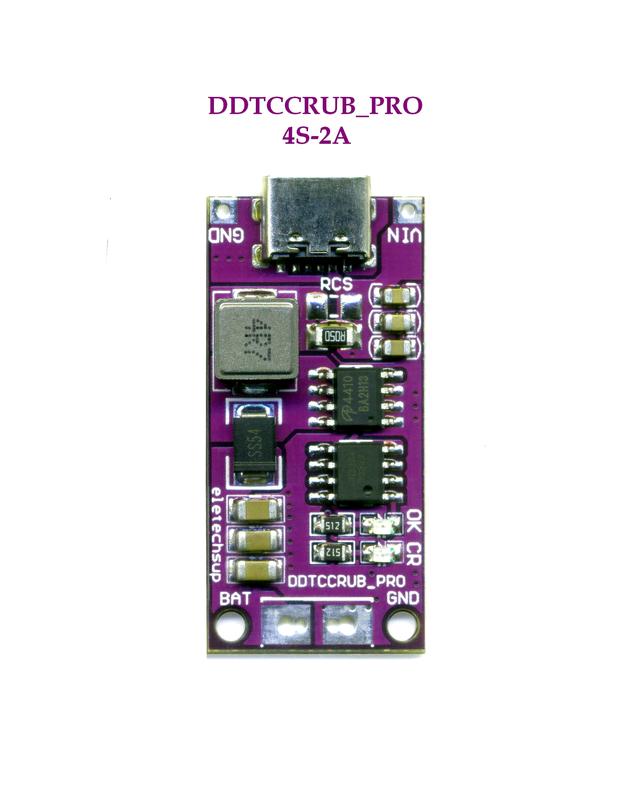

Зарядное устройство 4s/2a ddtccrub_pro

Зарядное устройство 4S/2A DDTCCRUB_PRO CN3384 - повышающий ЧИП, работающий от 2,75В до 6,5В. Сначала аккумулятор заряжается в режиме постоянного тока, когда напряжение аккумулятора (вывод BAT) впервые достигает напряжения окончания заряда 16,8В, CN3384 переходит в режим квазипостоянного напряжения (Quasi-CV), входной ток снижается до 25% от постоянного тока, соответственно зарядный ток становится меньше. Режим зарядки квазипостоянным напряжением компенсирует внутреннее сопротивление аккумулятора и соединительные линии аккумулятора. Максимальная рабочая частота CN3384 может достигать 1 МГц, изменяется с входным напряжением и напряжением батареи. Зеленый светодиод ОК – аккумулятор заряжен, красный CR – индикация зарядки. Характеристики: • Диапазон входного напряжения: от 2,75-6,5В • Рабочий ток: 280 мкА при VIN=5В • Частота коммутации: до 1 МГц • Защита от короткого замыкания токоизмерительного резистора • Функция автоматической подзарядки • Входной ток: 2A • Зарядный ток: 0,56А • Выходное напряжение для 4S-2А: 16,8 В • Выходная мощность: до 35 Вт • Защита от перегрева • Защита аккумулятора от перенапряжения • Диапазон рабочих температур: от -40°C до 85°C При входном напряжении менее 2,65В CN3384 отключается. Если напряжение на выводе CE ниже 0,7 В, то CN3384 отключается. Для нормальной работы CN3384 необходимо подать 2,2В на вывод CE. CC1 и CC2 – сигналы канальной конфигурации, выбор режима питания. Подтягивающие резисторы (стандарт 5,1 кОм ±10 % Ом) для сообщения соединения с устройством и VBUS должен быть включен. Ток дросселя через токоизмерительный резистор RCS, подключенный между выводами VIN и CSN: IL = 0,105 В / RCS (режим постоянного тока) IL = 0,0275 В / RCS (режим квазипостоянного напряжения) RCS — значение резистора датчика тока дросселя в омах (Ом) Микросхемы: CN3384 (Uвх. 2.7- 6.5В) SOP8; 4410 (N-Channel Mosfet)
