Сенсорний модуль із засувкою ttp223 dc 6-20 в/3 а
Описание
Виробник: Інший виробник
Тип обладнання: Інший тип обладнання
Кілька примірників у наявності

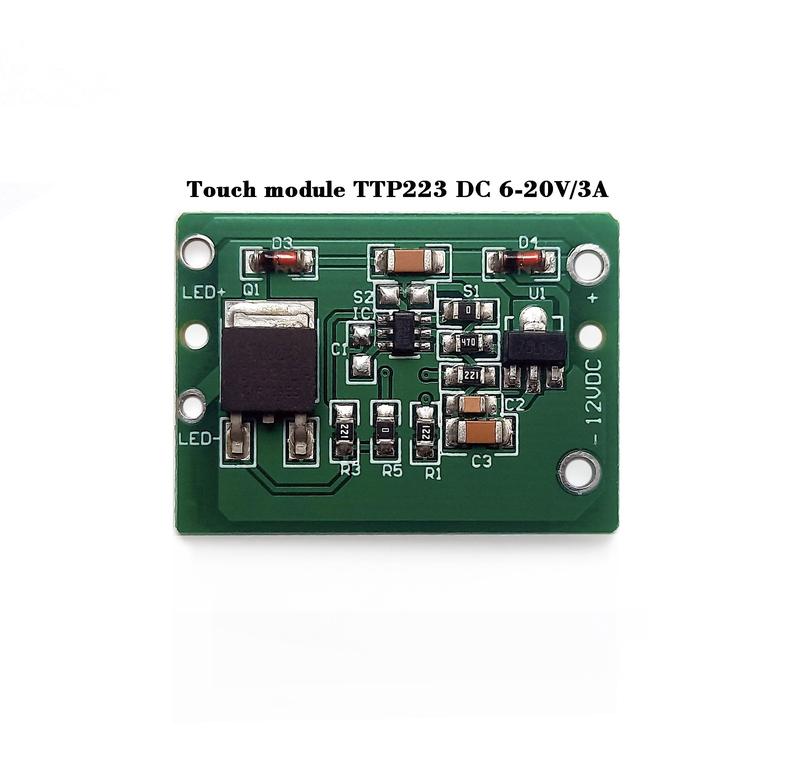

Сенсорний модуль із засувкою TTP223 DC 6-20 В/3 А
Модуль ємнісного сенсорного перемикача на мікросхемі TTP223B з MOSFET ключем для керування низьковольтним навантаженням.
Спрацьовування модуля походить від дотику пальцем до сенсорного датчика.
У стані спокою — на виході модуля низький рівень напруги,
під час торкання сенсора — з'являється високий рівень напруги.
Після 12 секунд бездіяльності модуль переходить у режим зниженого енергоспоживання, що дає змогу використовувати модуль у системах з автономним живленням.
Чутливість датчика дає змогу монтувати його за поверхнями невеликі товщини, що зручно для використання його як приховані кнопки.
Модифікації:
- Перемички S1/S2. Стандартно встановлена перемичка S1, кнопка працює в режимі "кнопка з фіксацією". Для зміни режиму на "кнопка без фіксації" відпалюйте резистор-перемичку з положення S1 і припалюйте на місце S2.
- Конденсатор C1. Стандартно конденсатор немає, чутливість максимальна. Для зменшення чутливості припайти конденсатор до 20pF. Чим вища місткість — тим нижча чутливість.
Розміри: 32 х 24 мм
- Вхід/вихід: DC 6-20 В
- Струм: 3А
- Струм у режимі очікування: 6 мА
- Розміри плати: 24 x 32 x 5 мм
Компоненти:
- P0903BDG MOSFET транзистор N канал, 25В/56А, TO252
- 78L05 5В/100 мА
- TTP223B
