Модуль драйвера питания для лазерного диода 5,8-12в_488мa

247 грн

В избранное

Описание

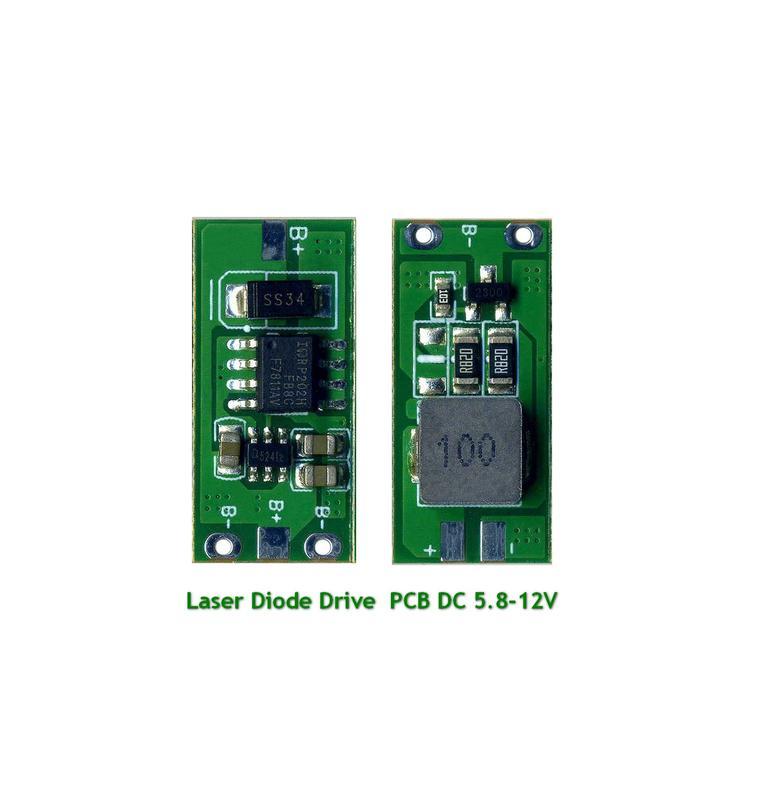

Модуль драйвера питания для лазерного диода 5,8-12В_488мA

Laser Diode Drive Circuit Board lamp driver PCB DC 5.8-12V

Особенности:

Модуль драйвера питания для лазерного диода 450 нм/520 нм/650 нм/780 нм/808 нм/980 нм

Рекомендуется:

Red/IR: 635-660/780-980nm(5.8V-7.4V)
Bule/Green: 445-450/505-520nm(5.8V-12V)

Характеристики:

• Название бренда: ZhonNa
• Напряжение: DC 5,8-12В
• Выходной ток: DC 488 мА (регулируемый)
• Сертификация: Евротест (СЕ), FCC, RoHS
• Размеры: 11,5 x 22 мм

На плате находятся три контактные площадки для установки выходного тока с помощью резисторов

Расчет постоянного тока: I = 0,2/RCS

Например, с использованием двух резисторов 0,82R, ток составляет 0,2/(0,82/2)= 0,488А
Для 200 мА удалить два токоограничивающих резистора, а затем установить резистор 1R
Для 500 мА менять не нужно, по умолчанию 488 мА
Для 800 мА два резистора по 0,62R
Для 1000 мА два резистора по 0,39R

SMD:
Транзистор: F7811AV MOSFET N канальный 30B/10,8A 2,5Bт SOP-8
Транзистор: SI2300 (2300) MOSFET N канальный 20B/2,3A SOT23
Чип драйвера: 5241z 5,5-36В SOT23-6
Диод: SS34

Состояние: Новое

Цвет:
