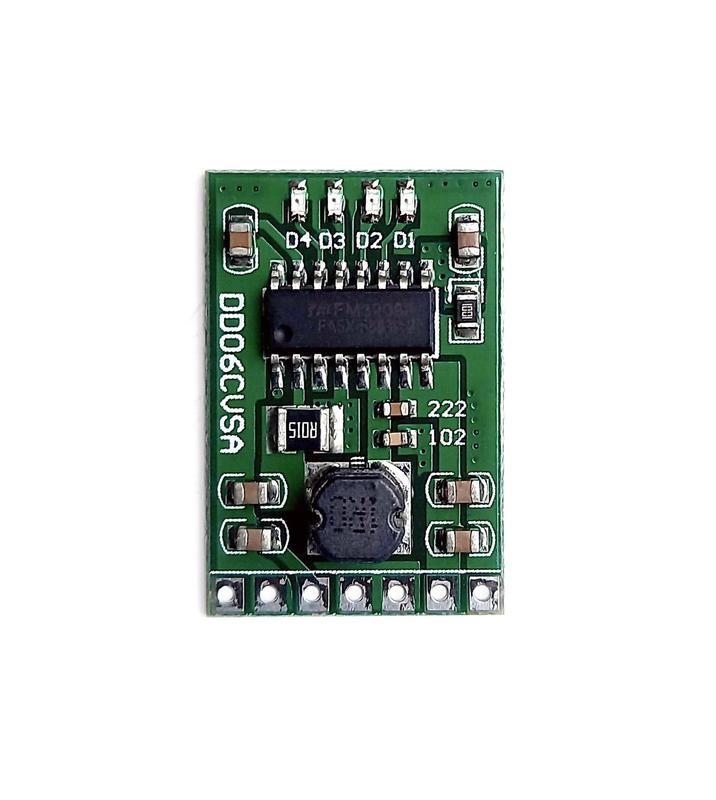

Модуль dd06cvsa

DD06CVSA 2.1A Charging 2.1A Discharge Fully Integrated Mobile Power Management IC DD06CVSA - многофункциональный модуль питания: зарядка, разрядка, защита аккумулятора. Контроль температуры IC, выше 100 градусов уменьшается зарядный ток. Светодиоды LED1~LED4 показывают состояние зарядки/разрядки: • при полной зарядке горят полностью • при разрядке показывают текущую мощность в соответствии с напряжением батареи, если напряжение батареи ниже 3,05 В - LED1 мигает, ниже 2,8 В - отключение батареи Характеристики: • Название бренда: eletechsup • Входное напряжение: DC 4,5-5,5 В • Выходное напряжение: 5 В • Выходной ток: 0-2,1А • Зарядный ток: 0-2,1 А • Напряжение полной зарядки: 4,2 В ±1%. • Ток в режиме ожидания: 50 мкА • Частота переключения: 1,5 МГц • Эффективность преобразования: до 93% • Рабочая температура окружающей среды: от-20°С до + 85°С Защиты от: • перегрузки по току (OCP) • перенапряжения (ОВП) более 5,6 В • короткого замыкания (SCP) • перегрева (OTP) • Размеры: 26,6 х 18,2 х 5,8 мм • Вес: 2,0 г Описание выводов на плате: 1. VIN: порт зарядки + 2. GND: порт зарядки - 3. BAT: порт батареи + 4. GND: порт батареи - 5. GND: выходной порт - 6. VOUT: выходной порт + 7. КЛЮЧ: выходной порт триггера (триггер низкого импульса) Примечание: - Кнопка KEY недействителена в режиме зарядки. - В режиме разрядки: включить выход, нажав кнопку KEY один раз, дважды - выключить - Выход включается после первого подключения нагрузки - Выход выключается через 30 секунд, если ток нагрузки меньше 50 мА WLED - это отрицательный вывод светодиодного фонарика, максимальный ток 100 мА. Длительное нажатие кнопки KEY в течение 2 секунд включает/выключает фонарик. Чип: FM3209F ESOP-16 контроллер заряда/разряда АКБ
