Самоблокирующийся модуль sl92b02

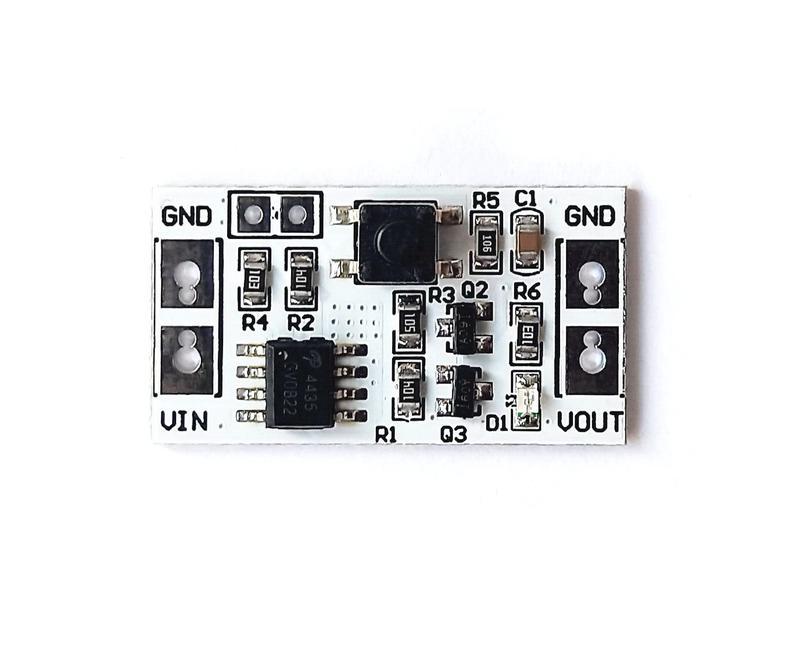

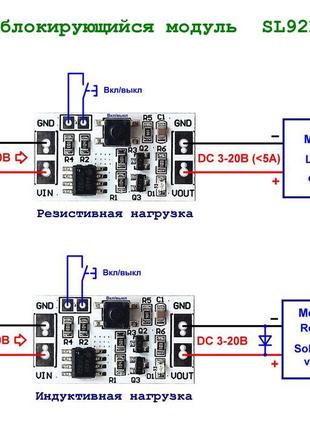

Самоблокирующийся модуль SL92B02 DC 3-20B/5A Область применения: Автомобильная электроника, электродвигатель, электромагнитный клапан, светодиодное освещение, управление платой микроконтроллера ... Характеристики SL92B02: Рабочее напряжение: 3-20 В Ток нагрузки: - 0-3A (3-4,2 В постоянного тока) - 0-5A (4,2-20 В постоянного тока) Ток покоя: 15 мкА Рабочая температура окружающей среды: от -40° до +85° Температура хранения: от -65° до +125° Размеры: 28 х 15 х 5 мм Вес: 1,5 гр. Интерфейс модуля: 1. VIN: положительный источник питания (VCC) 2. GND: отрицательный источник питания (GND) 3. GND: отрицательный выход (GND) 4 VOUT: положительный выход 5 K1: Порт кнопки 1 6 K2: Порт кнопки 2 Примечание: При подаче питания состояние выхода может быть включено или выключено. Параллельное подключение электролитических конденсаторов 220-1000 мкФ на входе уменьшает вероятность. Компоненты: Силовой ключ: 4435 Транзисторы: A09T
