Понижающий модуль dc-dc 300вт 20а с регулировкой тока

230 грн

Описание

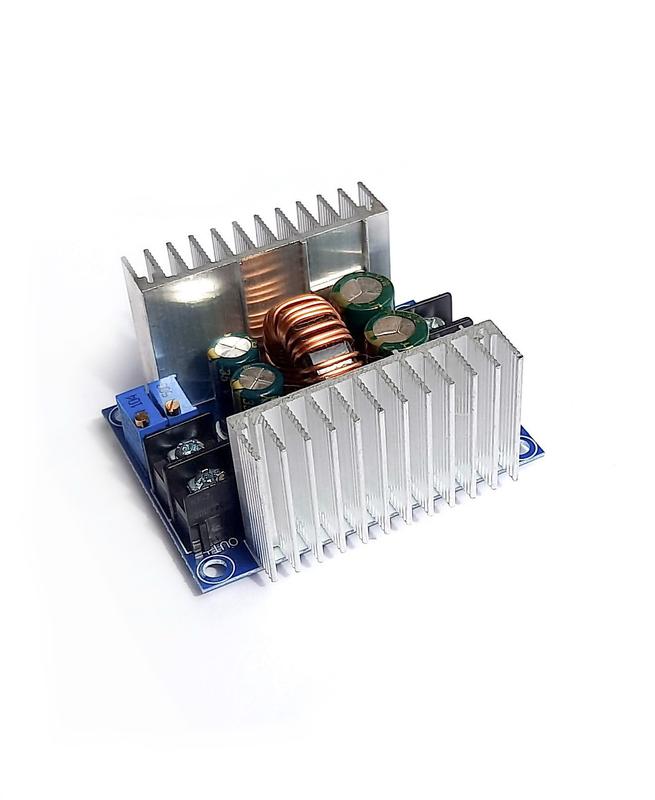

Понижающий модуль DC-DC 300Вт 20А с регулировкой тока

20A 300W CC CV Step Down Module Adjustable DC 6-40V to 1.2-36V Voltage Regulator Buck Converter Constant Current Power Supply

Понижающий преобразователь 300Вт/20A с регулировкой напряжения и тока.
Применение: стабилизированный понижающий преобразователь, зарядное устройство для аккумуляторов, драйвер для питания светодиодов и двигателей постоянного тока и т. д.

Со стороны входа расположен выключатель и светодиодный индикатор включения. Выключатель коммутирует сигнал управления ШИМ контроллером.
Со стороны выхода два подстроечных резистора для установки выходного напряжения и ограничения тока.
Имеет четыре крепежных отверстия. При сильном нагреве рекомендуется принудительное охлаждение вентилятором.

Характеристики:

• Маркировка платы: 2578AY-SZB
• Входное напряжение: DC 6-40В
• Выходное напряжение: от 1.2-36В
• Ток выходного вывода: 15A/20A (макс.)
• Эффективность: до 96%
• Частота преобразования - 150 кгц
• Номинальный ток - 15А (до 40 Вт)
• Выходные пульсации (Ripple): не более 50 мВ
• Защита от короткого замыкания: кратковременно
• Размеры: 60 х 53 х 27 мм

Обозначения на плате:
CV: установка напряжения выходного напряжения
CC: установка выходного тока
ON/OFF-выключатель питания

Потребление в выключенном состоянии практически нулевое,
во включенном, без нагрузки до 20мА в диапазоне 12-24В.

Компоненты:
ШИМ контроллер — LM25116
Операционный усилитель — LM321MF(A63A) в корпусе SOT23-5 (усиление сигнала с шунта 4мОм).
Линейный стабилизатор - 78L05 (L05) 5V SOT23
Диоды - S4/SS54

20A 300W CC CV Step Down Module

Состояние: Новое
