Tp5100 charge module

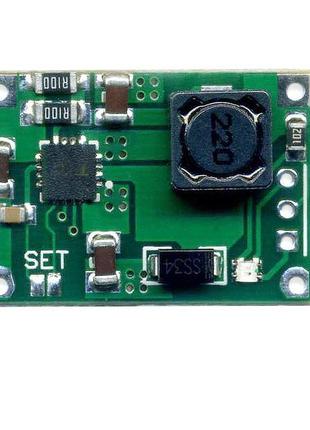

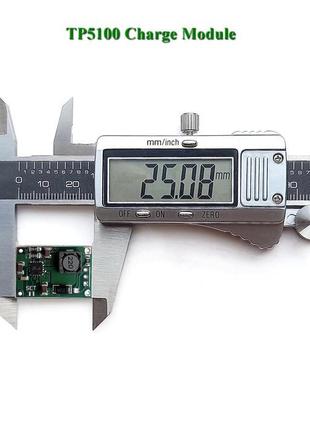

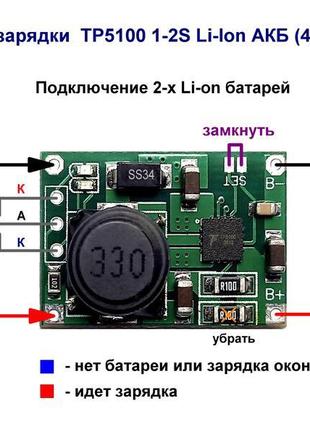

Модуль заряду TP5100 1-2S Li-Ion АКБ (4.2-8.4V) Характеристики: • Вхідна напруга: 5-15В • Ток зарядки: 0,1-2 А • Точність заряду: 1,5% • Частота перемикання: 400 кГц • Напруга повного заряду: 4,2 В (8,4 В) • Робоча температура: -40°C... 85°C • Розміри: 25 х 17 х 5 мм За струму заряду — 2A бажано приклеїти радіатор зі зворотного боку плати. За струму 1 А необхідно вип'яти один із двох резисторів 0.1 Ом із маркуванням "R100". Стандартний режим заряду 1-й Li-Ion батареї: 4,2В/2A. Для заряджання двох Li-Ion батарей упаяти перемичку між контактами "SET". R,Ом I,mA 1 100 0,2 500 0,1 1000 0,********** 2000 Індикація: • синій — немає батареї/заряду завершений • червоний — заряджання Захист від короткого замикання та зворотного під'єднання. Можливість встановити зовнішній двоколірний світлодіод.
