Модуль зарядки lx-lifc2-n 3s li-ion

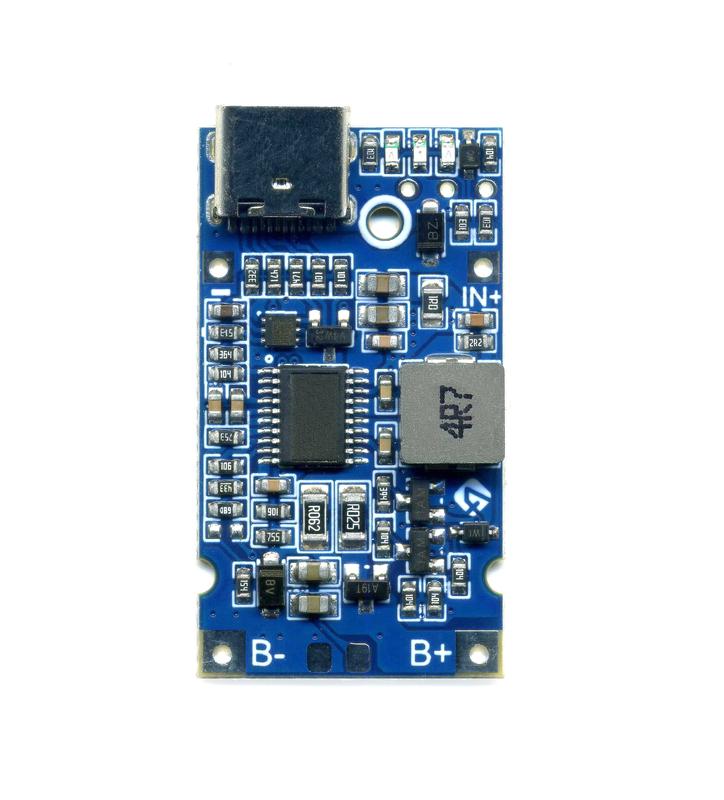

Модуль зарядки LX-LIFC2-N 3S Li-ion Type-C USB 2S 3S 4S BMS 4.5V-15V 18W 2A Lithium Battery Charging Module Support QC Fast Charge With Temperature Protection Зарядный модуль для литиевой батареи 3S (12,6B) с поддержкой быстрой зарядки QC и защитой от перегрева. Вход модуля поддерживает интерфейс Type-C, либо пайку, с напряжением 4,5-15В (IN+;IN-) Батарея может быть литиевой батареей серии 1-5S или литий-железо-фосфатной батареей(LiFePO4) в зависимости от настроек сопротивления R1 и R2. Аккумулятор должен быть оснащен защитной платой, которая может автоматически балансировать напряжение, что еще лучше. Характеристики: • Название бренда: Aideepen • Номер модели: LX-LIFC2-N • Входное напряжение: 4,5-15В • Максимальная мощность: 18Вт • Применимые батареи: 3S Li-ion • Высокий ток: 3А • Рабочая температура: -20 ~ 85°C • Размеры: 37,3 х 20 мм • Вес 3,8 гр. Особенности: • Встроенный протокол быстрой зарядки QC, может быть настроен с входным протоколом 9В или 12В • Интеллектуальная предварительная зарядка, постоянный ток, постоянное напряжение, с защитой от короткого замыкания • Автоматическая работа в режиме повышения или понижения (boost/buck) в зависимости от изменения входного напряжения и напряжения батареи • 3-цветный светодиодный индикатор состояния зарядки указывает на зарядку, полную зарядку и быструю зарядку • Адаптивная регулировка зарядного тока, подходит для всех зарядных устройств с интерфейсом USB • Напряжение отключения зарядки: U= R2/R1+1, где R1 (R1.1=10м и R1.2=43к) и R2 (R2.1=499к и R2.2 не распаян) К примеру, для 3S(12,6В) R1=42.8k так как 10м(106) и 43к(433) в параллель R2=499k(68D) • Шунты по выходу R025(0.025Ом) и R062(0.062Ом) включены параллельно, зарядный ток I= 50 mV/R шунта Подключение: • B-: Отрицательный электрод аккумулятора (защитная пластина P-) • B+: Положительный электрод аккумулятора (защитная пластина P+) Примечание: • Соблюдать полярность подключения батареи, иначе плата сгорит • Провод не должен быть слишком тонким • Аккумулятор должен поставляться с защитной платой Контактные площадки: B G R SMD: • AO3401 (A19T) MOSFET P канальный 4.2A/30V SOT23 • MMBT3904 (1AM) биполярный 0.2A/40V NPN SOT23 • V4W электростатический защитный диод • BV pin-диод: 50В/50мА • BZX84-C6V8 (WC) стабилитрон 350 мВт: 6.8В, sot23 • OZ
