Light touch electronic switch module

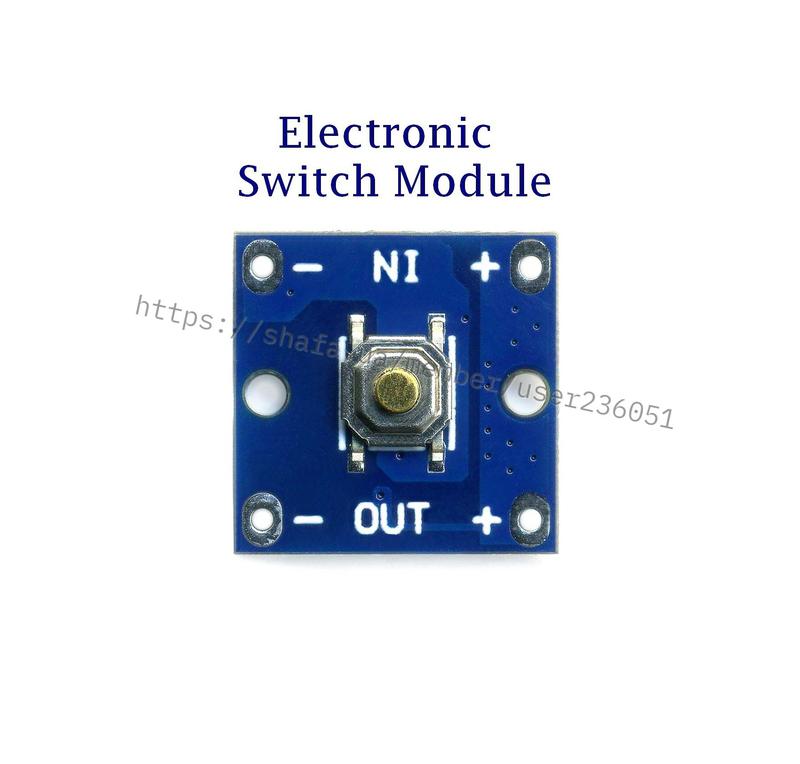

Light Touch Electronic Switch Module Light Touch Electronic Switch Module Bistable Push Button Single Button Switch Board Push Button Self-locking PWM Модуль электронного переключателя с подсветкой, бистабильный режим: одна кнопка для включения и выключения электронных устройств Светодиодный индикатор показывает состояние включения/выключения Работа в моностабильном режиме (по умолчанию), 5-ступенчатый режим затемнения, поддержка настроек состояния включенного переключателя питания и других функций. Характеристики: • Модель: Light Touch Electronic Switch • Рабочее напряжение: 3-24В • Максимальный выходной ток: 2А • Ток покоя в состоянии отключения: 10 мА • Частота модуляции режима затемнения PWM: 10 кГц • Размеры: 15 х 15 х 3,5 мм • Вес: 0,75 гр. Настройка рабочего режима: • точка А - замкнута: установка выходного состояния переключателя по умолчанию при каждой подаче питания. • точка А - разомкнута: режим моностабильного переключения: состояние переключателя по умолчанию выключено каждый раз, когда включается питание; два паяных соединения спаяны вместе, состояние по умолчанию переключателя закрывается каждый раз, когда включается питание. Режим затемнения 5 ШИМ: два паяных соединения точки A не спаяны вместе, состояние каждого включенного выключателя по умолчанию выключено; когда два паяных соединения спаяны вместе, состояние каждого включения питания по умолчанию составляет 20% выходного сигнала яркости. • точка B - замкнута: 5 уровней режима затемнения PWM Режим затемнения PWM короткое нажатие кнопки для переключения между циклом «20%->40%->60%->80%->100%-> выключено» соответственно. • точка B - разомкнута: режим моностабильного переключения Режим моностабильного переключения переключается между «закрыто> выключено» коротким нажатием клавиши. Примечание: по умолчанию модуль находится в режиме моностабильного переключения, питание выключено (точки A и B не запаяны). Причины выхода модуля из строя: • Рабочее напряжение 3-24В, существует опасность выгорания при напряжении 24В • Полярность подключения на входе • Для индуктивной нагрузки подключить диод 1N4007 на выходе • Короткое замыкание на выходе Используется в игрушках, лампах затемнения, управлении двигателем и другое. SMD components: • SMAJ24A (BZ)Protective diode (suppressor), operating voltage 24V • HT7550 (HT50) - 7550 LDO Voltage Regulator Uout=5V SOT-23 • FT62F210-URT - (E32K6T/E32KJw) Touch microcontroller SOT-23-6 • SI4164DY (4164) - N-Channel MOSFET, 30V/21,5A, 8-Pin SOIC
