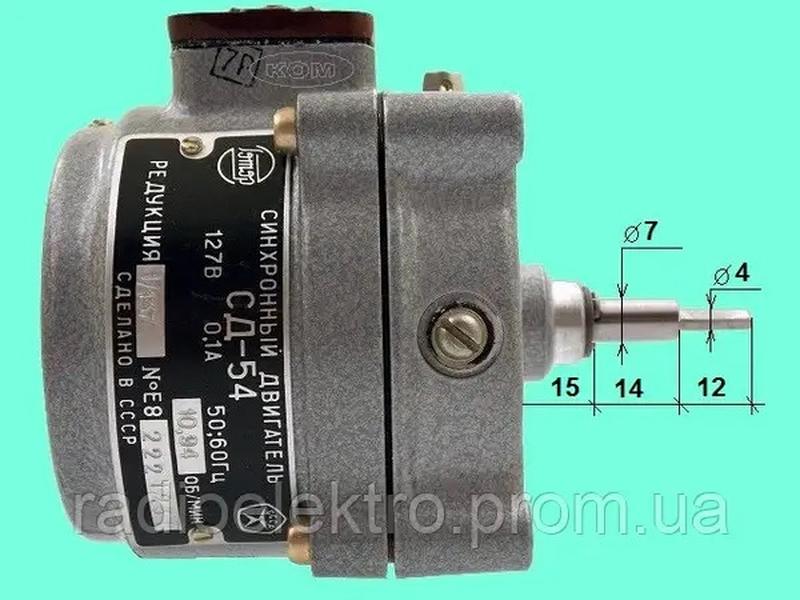

Електродвигун типу СД-54 являє собою конденсаторний синхронний реактивний двигун із короткозамкнутим ротором, призначений для приведення в дію кінематики автоматичних приладів.
Структура умовного позначення
СД-54:
СД — синхронний двигун;
54 — габарит.
Кліматичне виконання УХЛ, категорія розміщення 4 за ГОСТом 15150-69.
Умови експлуатації
Температура навколишнього повітря від 5 до 60 °C.
Відносна вологість навколишнього повітря від 30 до 80%.
У приміщеннях, захищених від проникнення газів, здатних викликати корозію (дима, хлору, парів аміаку),
а також хімічно активних і легкозаймистих речовин (солів, кислот, лугів тощо).
Вимоги техніки безпеки щодо ГОСТ 12.2.007.0-75.
Двигун відповідає ТУ РА 160913870233-95.
Нормативно-технічний документ
ТУ РА 160913870233-95
Технічні характеристики
Основні параметри двигуна наведені в таблиці.
Електрична схема увімкнення двигуна в мережу з напругою 127 В частотою 50 Гц:
С1 — конденсатор МБГТ 300 В — 1 мкФ ± 10%;

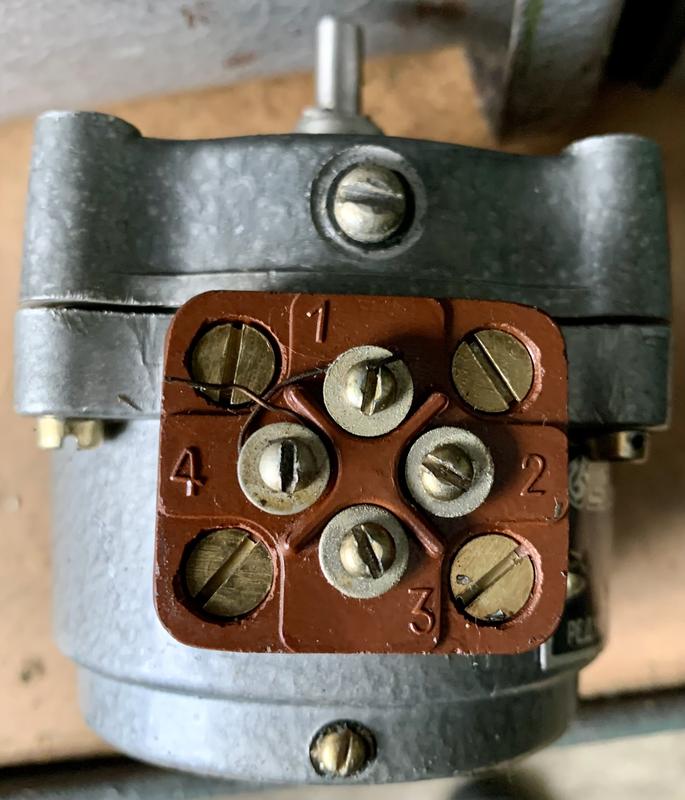

1, 2 — затискачі обмотування збудження;
3, 4 — затискачі обмотування керування
