Кабель led panel-40p single6 bit i-pex 20453-040t-11 50см

240 грн

Описание

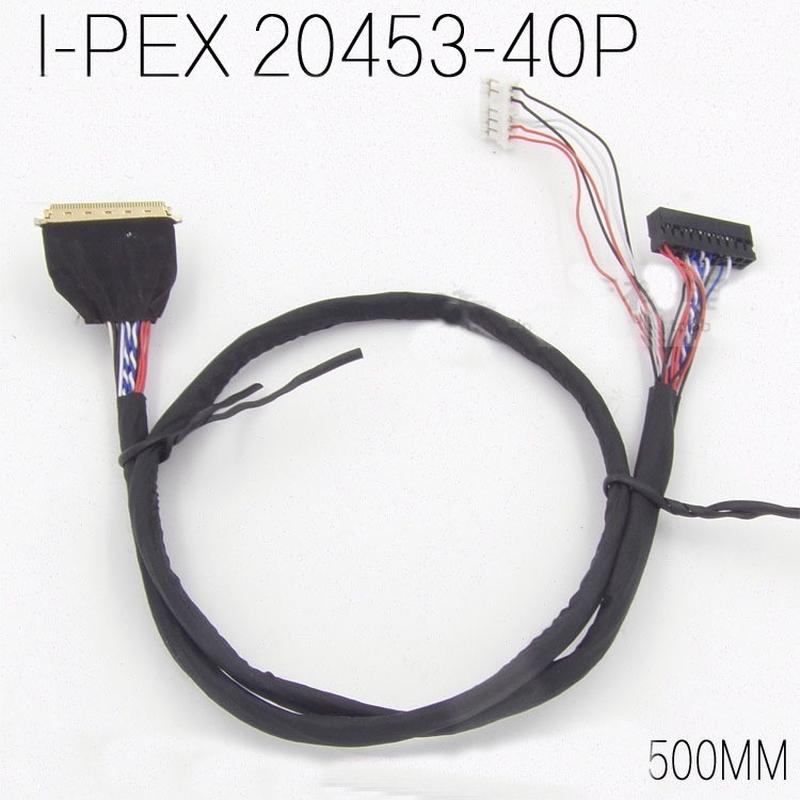

Кабель LED Panel-40P single6 bit универсальный I-PEX 20453-040T-11 50см

Количество бит - 6 бит

Количество Линий - 1

Разрешения 1366 х 768 и другие

Диагонали матриц 10.1, 13,3 15,6 16 дюймов

Тех. обозначение I-PEX 20453-040T-11

Подключаеться к разьему на матрице IPEX-20455-040E-12

Распиновка разьема к матрице IPEX-20453-040T-01

Пин Символ Описание Полярность Примечание
1 NC нет соеденения нет в кабеле
2 VCCS Power Supply (3.3V typ.) +
3 VCCS Power Supply (3.3V typ.) +
4 VEDID DDC 3.3V power + нет в кабеле
5 NC нет соеденения нет в кабеле
6 DDC clock DDC clock нет в кабеле
7 ID DDC data DDC data нет в кабеле
8 Rxin0- LVDS differential data input - R0-R5, G0
9 Rxin0+ LVDS differential data input + R0-R5, G0
10 VSS Ground
11 Rxin1- LVDS differential data input - G1~G5, B0, B1
12 Rxin1+ LVDS differential data input + G1~G5, B0, B1
13 VSS Ground
14 Rxin2- LVDS differential data input - B2-B5,HS,VS, DE
15 Rxin2+ LVDS differential data input + B2-B5,HS,VS, DE
16 VSS Ground
17 RxCLK- LVDS differential clock input -
18 RxCLK+ LVDS differential clock input +
19 NC нет соеденения
20 NC нет соеденения
21 NC нет соеденения
22 VSS Ground
23 NC нет соеденения
24 NC нет соеденения
25 VSS нет соеденения
26 NC нет соеденения
27 NC нет соеденения
28 VSS Ground
29 NC нет соеденения
30 NC нет соеденения
31 LED_GND LED Ground
32 LED_GND LED Ground
33 LED_GND LED Ground
34 NC нет соеденения
35 LED_PWM Control Signal of LED Converter Яркость
36 LED_EN Enable Control Signal of LED Сигнал включения
37 NC нет соеденения
38 LED_VCCS LED Power + Питание подсетки
39 LED_VCCS LED Power + Питание подсетки
40 LED_VCCS LED Power + Питание подсетки
