16-ти канальний модуль реле 12в 10а для arduino

400 грн

Описание

Кілька примірників у наявності

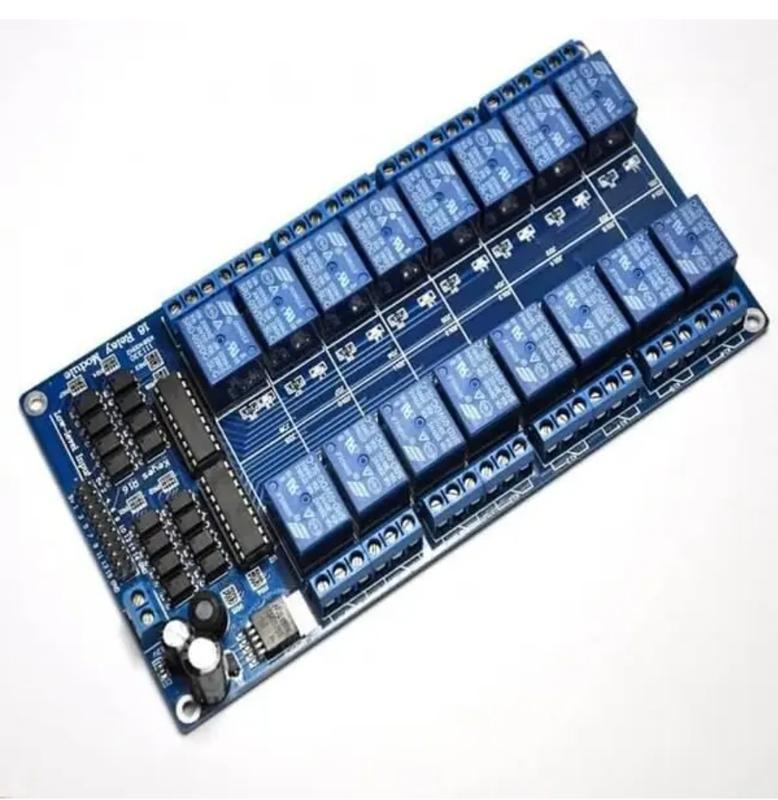

Опис 16-канальний модуль реле 12V для Arduino

16-канальний модуль реле 12V для Arduino PIC ARM AVR використовується для
управління різними приладами з великим вхідним струмом.

Для використання релейного модуля до нього потрібно підключити керований
пристрій. Потім потрібно підключити до висновків 12V і GND модуля живлення
12В. Потім до керуючих висновків 1 - 16 релейного модуля потрібно підключити
мікроконтролер, комп'ютер або інше керуючий пристрій.

До висновків 5V і GND потрібно подати додаткове харчування 5В від
мікроконтролера або іншого пристрою, що управляє і приступати до роботи.

Також харчування може подаватися від зовнішнього джерела живлення (блоку
харчування, батареї).

До кожного з 16 реле підключений червоний світлодіод, який буде світитися,
коли реле включено.

Управління модулем здійснюється за допомогою мікроконтролера, комп'ютера або
іншого мікропроцесорного керуючого пристрою.

Релейний модуль має три інтерфейси - для підключення керуючого пристрою
(мікроконтролера, комп'ютера), для підключення керованих приладів до реле, для
підключення живлення 12В:

для підключення релейного модуля до пристрою використовується 20-піновий
інтерфейс. Контакти GND і 5V для підключення +5, виводь 1 - 16 для підключення
керуючого сигналу;

для підключення керованих приладів до реле на платі присутній 48 контактів-
затискачів (по 3 на кожне реле);

для підключення живлення 12В використовується 2 контакту затиску.

Харчування релейного модуля здійснюється або від керуючого пристрою, або від
зовнішніх джерел живлення (блоків живлення, батарей).

Характеристики:

робочий струм одного реле: 15 - 25мА;

реле здатні комутувати навантаження до 10А 250В;

керунка пружна реле: 12В;

реле високого струму AC250V 10A, AC125V 10A; DC30V 10A, DC28V 10A;

індикація стану кожного реле;

стандартний інтерфейс, через який можна управляти релейним модулем за
допомогою контролерів Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL
logic або з комп'ютера;

фізичні розміри: 178 х 90 х 21 мм;

вага: 248 г.
