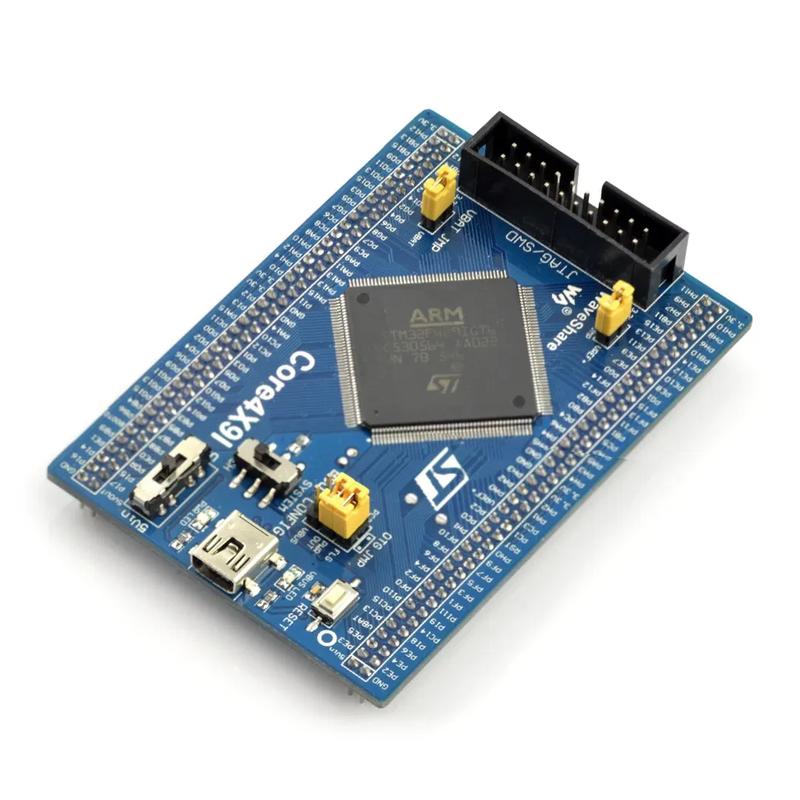

Модуль core429i з stm32f4 arm cortex m4 - waveshare 9116

Опис продукту: Модуль Core429I з STM32F4 ARM Cortex M4 - Waveshare 9116 Модуль з 32-бітним мікроконтролером з ядром ARM Cortex M4, 180 МГц, 1 МБ флеш- пам'яті, 256 КБ SRAM. Крім того, плата має 64 МБ SRAM. Побудована на базі мікросхеми STM32F429IGT6. Дозволяє дізнатися більше про сімейство STM32F. Core429l - модуль STM32F4. STM32F4 - Розподіл виводів - WaveShare Детальні матеріали можна знайти в посібнику користувача . Що каже правління? 1. STM32F429IGT6-Prozessor 2. IS42S16400J: пам'ять SDRAM 1 Mb x 16 bx 4 банки (64 Mb) 3. AMS1117-3.3: стабілізатор напруги 3,3 В 4. MIC2075: Вбудоване керування живленням через USB 5. Перемикач живлення: USB або 5VIN 6. Вибір режиму завантаження: налаштування виводу BOOT0 7. Світлодіод вказує на наявність живлення 8. СВІТЛОДІОД VBUS 9. Кнопка скидання 10. Кристал, що коливається на частоті 8 МГц 11. Маятниковий кристал 32,768 кГц: для внутрішнього RTC з калібруванням 12. Інтерфейс JTAG / SWD: для налагодження та програмування 13. Підключення MiniUSB 14. Похідні виводи процесора 15. Pin 5VIN: живлення необхідне при використанні USB HOST / OTG 16. Перемичка USB HOST / OTG Компактний: з USB HOST / OTG Відчинено: Відключити підключення до портів вводу/виводу 17. Перемичка VBAT Компактність: використання продуктивності системи Відкрито: Підключення VBAT до зовнішнього джерела живлення, наприклад, акумулятора. 18. Перемичка VREF Компактний: підключення VREF+ до VCC Відкрито: Підключення VREF + до іншого виводу через додатковий провід Специфікація модуля Core429I з STM32F4 ARM Cortex M4 - Waveshare 9116 - STM32F429IGT6-Prozessor: - Частота: 180 МГц - Напруга живлення: від 1,8 В до 3,6 В - Флеш-пам'ять: 1024 кБ - Пам'ять SRAM: 256 кБ - Комунікаційні інтерфейси: - 6 x SPI - 4 x USART - 4 x UART - 2 x I2S - 3 x I2C - 1 x SAI - 1 x FMC - 1 x SDIO - 2 x CAN - 1 x LCD TFT - 1 x USB 2.0 HS / FS (з виділеним DMA) - 1 x USB HS ULPI (потрібен зовнішній PHY) - 1 x Ethernet 10/100 - 1 x 8 x 14 бітовий інтерфейс камери - 3 x A/C перетворювач: 12 біт - 2 x ЦАП: 12 біт - Налагодження / програмування: підтримка інтерфейсів JTAG / SWD, підтримка IAP - Крім того, на платі встановлено 64 Мбіт оперативної пам'яті SRAM. - Кнопка скидання - Підключення MiniUSB (кабель USB - MiniUSB входить до комплекту) - Відстань між штифтами: 2 мм - Розміри: 83 x 57.50 мм Модуль з 32-бітним мікроконтролером.
