Модуль mh-dl18s индикатор уровня вня заряда 1-8 акб

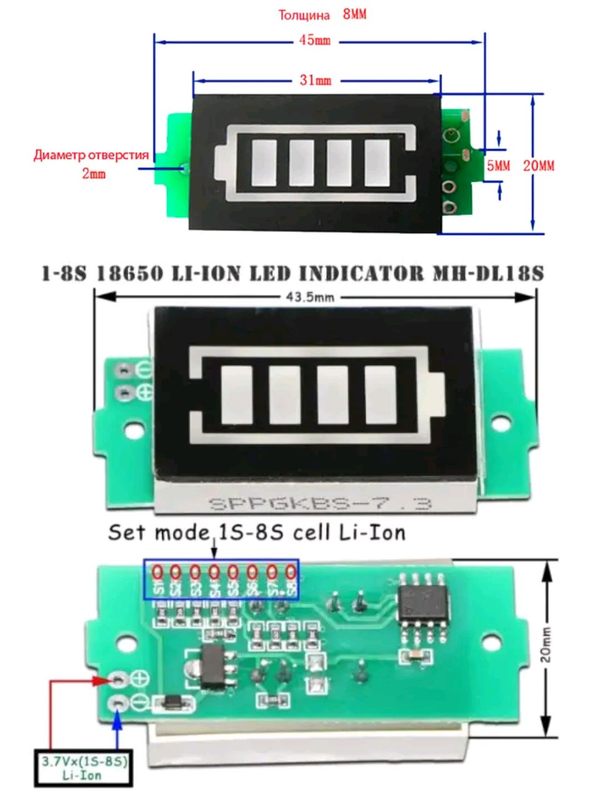

Виробник: Інший виробник В наявності є кнопки на 2 контакти (2 pin) без фіксації. Розмір 6×6×5 мм. Фото 3,4. Модуль MH-DL18S індикатор рівня заряду 1-8 АКБ Модуль застосовується в складках з  літій іонних акумуляторів. Як акумулятор для електроінструмента або саморобних ліхтарів. Під'єднання модуля до акумуляторної батареї відбувається через контактні майданчики «+» і «-», розташовані на платі. Модуль має захист від переполюсування. Пристрій є універсальним для використання з Li-ion акумуляторами. Плата модуля дає змогу проводити індикацію рівня заряду Li-ion батарей від 1 до 8 послідовно з'єднаних елементів (1S-8S). На прикладі однієї комірки (1s) індикація повного заряду міститься на рівні 4,2 B (100%), 3,66 В (50%) 2,5-3,0 В (0% розряд). За напруги менш ніж 2,5 B підсвітка індикатора гасне повністю. Залежно від кількості акумуляторів і встановленої перемички на платі порогові значення будуть відповідні та короткі кількості елементів Li-ion. Перемичка встановлюється в одне положення, рівне число акумуляторних батарей (АКБ). Струм споживання індикатора майже 5 мА і не залежить від кількості підсвічуваних світлодіодів, яскравість індикатора зменшується в міру загоряння Додаткових світлодіодів, у такий спосіб підтримується фіксоване енергоспоживання модуля. Індикатор у разі розряджання АКБ має червоне світіння навколо паралельних смуг рівня заряду. Універсальний індикатор заряду MH-DL18S має транспортувальну плівку, після видалення якої спостерігається матова поверхня корпусу. Індикатор рівня заряду 1-8-x Li-ion елементів 18650 Розмір модуля: 45 х 20 х 7 мм Розмір дисплея 31 х 20 мм Колір світіння: зелений і синій
