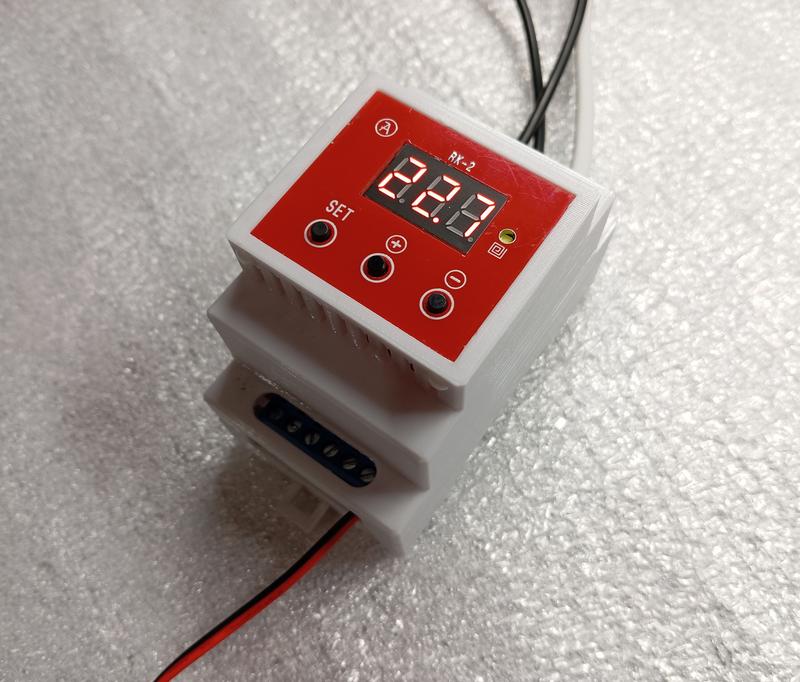

Автоматика для ректифікації та дистиляції svc-2

Контролер призначений для автоматизації процесу ректифікації та дистиляції шляхом керування клапанами відбору, води та регулятором потужності. При ввімкнені вибирається режим роботи: перший чи другий перегін. Підключення клапанів не змінюється для обох режимів. •При дистиляції по температурі куба включається клапан води і відбувається завершення з відключенням регулятора потужності. Другий датчик використовується для захисту колони від перегріву. •При досягненні встановленої температури при ректифікації в колоні запускається таймер стабілізації колони (можна відключити). Після відліку його часу запускається відбір "голів". Відбір "голів" триває за встановленим часом або до досягнення кубом встановленої температури (вибирається в меню). Швидкість відбору регулюється в відсотках. Відбір "тіла "триває по температурі в кубі і знижується автоматично з ії ростом на кожний градус. В кінці запускається відбір "хвостів", якщо потреби в відборі "хвостів" немає в меню можна налаштувати цей клапан для керування водою охолодження. Повне завершення роботи по температурі в кубі з відключенням через три хвилини регулятора потужності та ще через три води охолодження. Автоматика відключає регулятори потужності РМ-2 , китайські з кнопками та будь-які мого виробництва без додаткових блоків, інші через блок реле або можливі інші варіанти. На кожному етапі відбору рідина розподіляється в відповідну ємність (див. останнє фото). Також є версія цього варіанту з більшими можливостями щодо налаштування для досвідчених користувачів. Всі клапани повинні бути закритими без напруги (нормально закритими) Датчики температури - 6*50 для кубу та 5*100 для колони, довжина дроту 2м або інші варіанти з таких датчиків на вибір. Можлива комплектація електромагнітними клапанами (внутрішня різьба 1/4") закритими при відсутності напруги (450 Грн), штуцер до нього (80 Грн)
