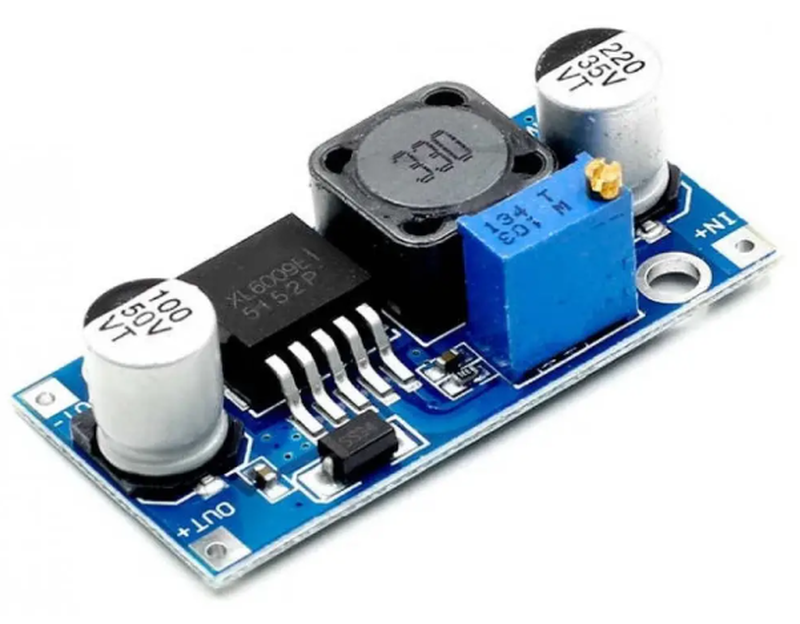

Регульований підвищувальний модуль dc-dc xl6009 4-35в 3a перетворювач напруги

Модуль DC-DC XL6009 перетворювач напруги - це підвищуючий перетворювач. Він призначений для зміни значення вихідної напруги. Даний модуль можна використовувати в як невеликий блок живлення, зарядного пристрою, живлення електронних пристроїв і т. д. Якщо підвищуючий перетворювач напруги постійного струму використовувати в автомобілі, необхідно замінити встановлений резистор підлаштування на більш потужний. Технічні характеристики перетворювача Мікросхема XL6009 Вхідна напруга 3 ... 32 В Вихідна напруга 5 ... 35 В Частота перетворення 400 кГц ККД 92% Робочий діапазон температур -40 ... +125 ° C Розміри модуля 43 х 20 х 10 мм Вага 10 г Плата перетворювача спроєктований на базі мікросхеми XL6009, підлаштування резистора та інших допоміжних компонентів. ШІМ-регулятор напруги має 5 виводів і виконаний в корпусі «TO263-5L». Також мікросхема має захист від перегріву та обмеження робочого струму, але захистом від переполюсовки не володіє. Максимальне значення струму навантаження становить 4 А. Частота перетворення конвертера становить 400 кГц. ККД перетворювача складає до 92%. Регулювання вихідної напруги постійного струму конвертера здійснюється за допомогою резистора підлаштування опором 50 кОм. При роботі з силою струму близької до максимального значення 4 А необхідно встановити додаткове охолодження (радіатор). Перед підключенням пристрою до виходу модуля, необхідно під'єднати зовнішнє джерело живлення до вхідних клем за допомогою пайки та налаштувати вихідну напругу модуля. На платі модуля є 4 контакти: IN + вхідна напруга 3 - 32 В IN - «земля» OUT + вихідна напруга 5 - 35 В OUT- загальний провід пристрої При підключенні зовнішнього джерела живлення необхідно пам'ятати, що значення вхідної напруги повинно бути нижче вихідної напруги. Мікросхема XL6009 має низку переваг у порівнянні з LM2577: вбудований польовий транзистор (LM2577 має біполярний транзистор), на порядок вище частота перетворення, наявність частотної компенсації, максимальний струм навантаження і т. д. Подається напруга від джерела живлення чи блоку живлення, або іншого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму становить від 3 до 32 В, а вихідної напруги від 5 до 35 В.
