18650 step up 12v smd

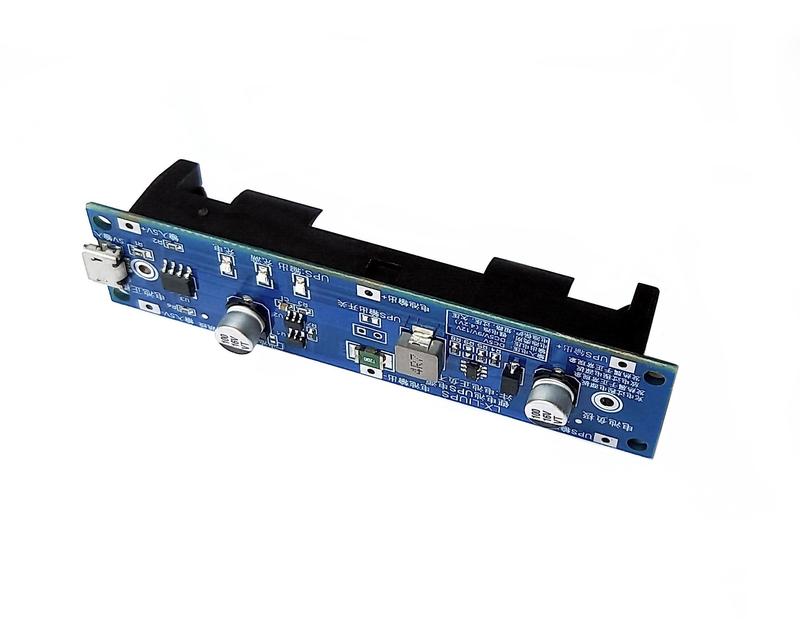

18650 Step Up 5V SMD 12V 18650 Lithium Battery Charger Protection Board Boost Step Up Module Повышающий модуль бесперебойного источника питания до 12В, зарядное устройство li-ion батареи 18650. Характеристики: • Функция бесперебойного источника питания • Зарядка, защита литиевой батареи (КЗ, перенапряжения) • Вход: micro USB DC 5В • Выход: 12В • Размеры модуля: 90 х 22 х 22,4 мм (корпус батареи SMD) 90 х 22 х 28,5 мм (обычный корпус батареи) • Индикация: зеленый выход UPS включен, зеленый - полностью заряжен, красный - зарядка. Плата функционально состоит из двух частей: драйвера заряда TP4056 и повышающего преобразователя B628 (MT3608). Между ними ставится перемычка для запуска выходного напряжения - замкнуть контакты с надписью UPS (выключатель питания). Если она разомкнута работает узел заряда аккумулятора, преобразователь обесточен. Ток утечки примерно 3,2 мкА. При замыкании перемычки работает преобразователь напряжения 5В/9В12В, ток холостого хода преобразователя 0,4 мА + 0,4 мА - зелёный светодиод. R4 – установка выходного напряжения (75кОм-5В, 200кОм-12В) DW01A - защита li-ion батареи 8205S - сдвоенный ключ 20В/6A TC4056 B628
