High voltage dc-dc boost converter 300-1200v

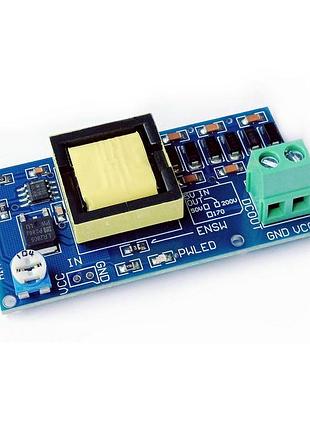

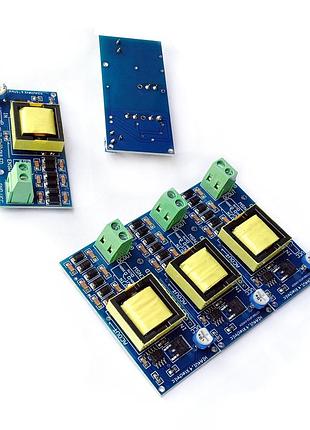

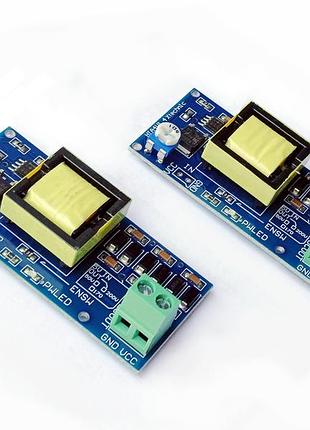

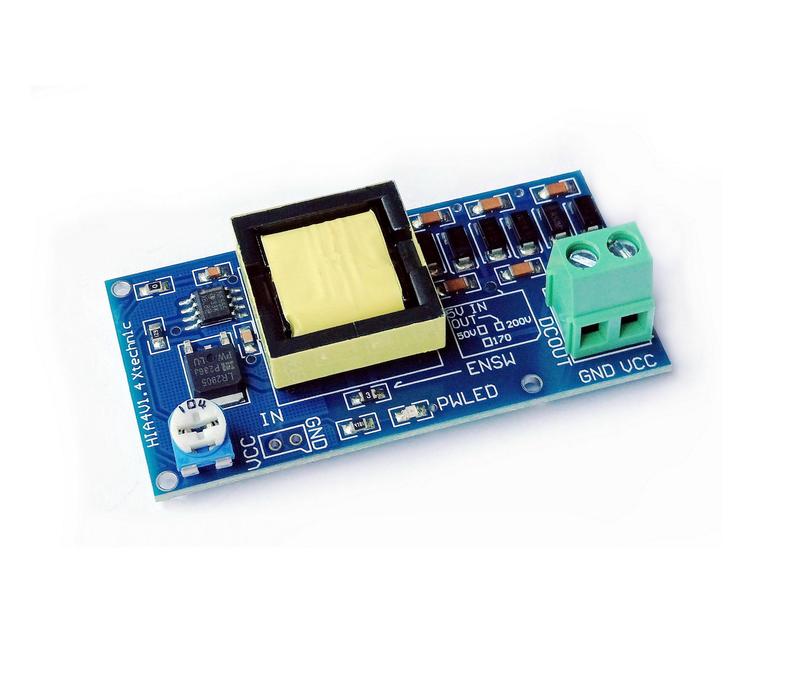

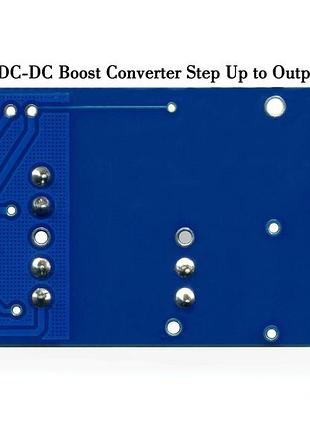

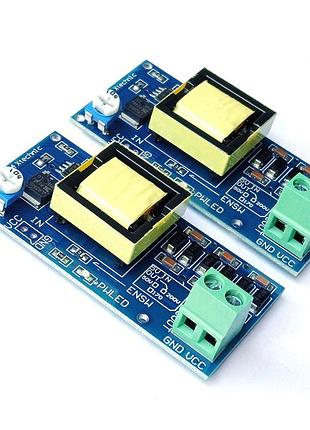

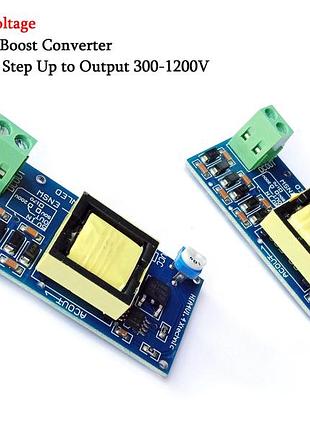

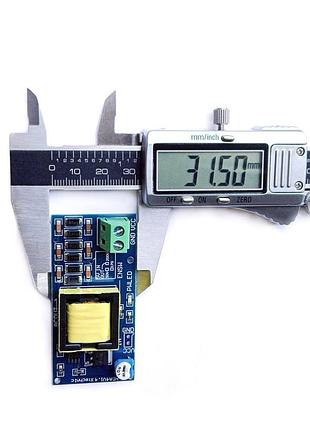

High Voltage DC-DC Boost Converter 300-1200V High Voltage DC-DC Boost Converter Step Up to Output 300v-1200v 400V 900V 1000V Adjustable Power PSU Module Board Input 3V-5V Высоковольтный повышающий преобразователь 5-12В до 300-1200В • Входное напряжение 5В, выходное напряжение 280 ~ 900В • Входное напряжение 6-12В, выходное напряжение 400 ~ 1200В Характеристики: • Название бренда: diymore • Входное напряжение: 5В • Выходное напряжение: 280-1200В • Выходной ток: 2-20 мА • Индикатор питания: красный PWLED • Размер модуля: 64,6 х 31,5 мм • Вес: 25 гр. Шифр: XIA4V1.4 Xtechn1c SMD: • RS1M - 1000V 1A SMD DO-214AC (SMA) • LR2905 - Transistor PNP 120V 8A 80W 10MHz TO-3 • NE555 - таймер Примечание: • Увеличить ток не рекомендуется, максимум 50 мА - заменить резистор 0 Ом ниже трансформатора • КПД модуля выше, если для получения более высокого напряжения на выходе использовать более высокое напряжение на входе • Возможно получить напряжение более 1200В (1500-1600В), не рекомендуется Для справки: • В режиме х.х. при Uвх=5В ток потребления менее 2мА (Uвых=290В) • В режиме х.х. при Uвх=5В ток потребления не менее 110мА (Uвых=900В)
