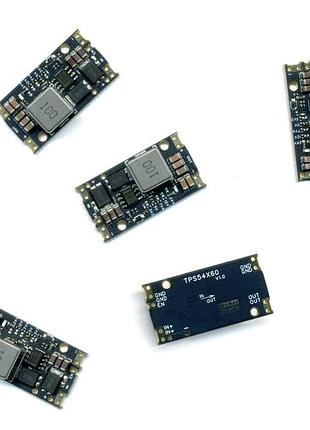

Weact buck step-down power module tps54560

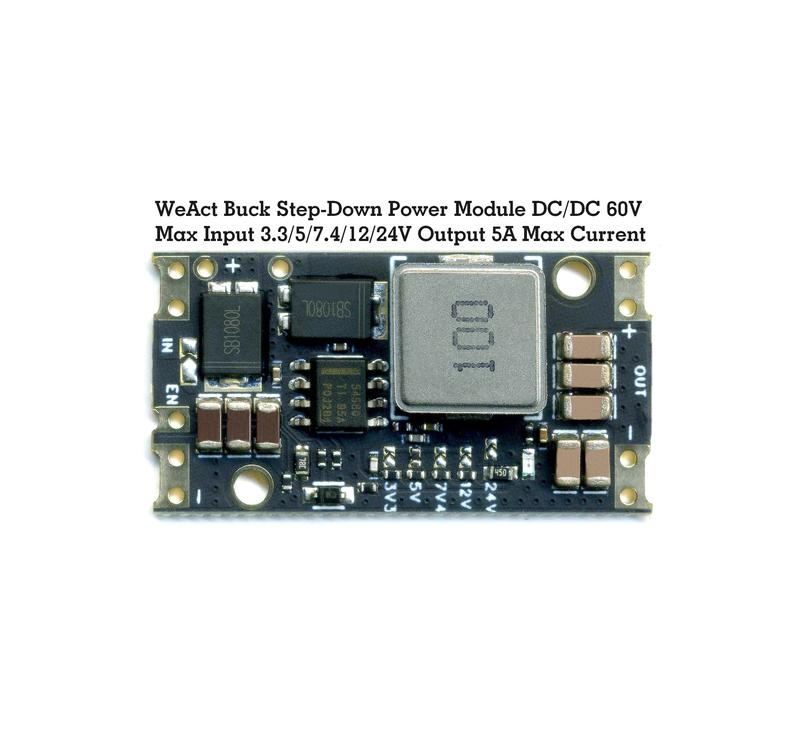

WeAct Buck Step-Down Power Module TPS54560 WeAct Buck Step-Down Power Module DC/DC 60V Max Input 3.3/5/7.4/12/24V Output 5A Max Current Понижающий (buck) модуль TPS54560 Характеристики: • Название бренда: WeAct Studio • Входное напряжение: 5,5-60В • Выходное напряжение: 3,3В/5В/7,4В/12В/24В ±3% • Выходной ток: 5А Макс. • Управление вкл/выкл: EN • Размеры: 33,3 х 18 мм • Вес: 5,6 гр. SMD: • TPS54560 - 4.5V to 60V Input, 5A, Step Down DC-DC Converter with Eco-modeTM • SB1080L - Schottky diode 80V/10A TO-277 • W3 - BZT52C серии • Для стабильной работы разница между входным и выходным напряжением минимум 2В • Для нагрузок, превышающих 2,5А, требуется внешнее охлаждение (радиатор/вентилятор) • Защита от обратного напряжения: встроен последовательный диод Шоттки, для более высокой эффективности закоротить контактную площадку рядом с входом. • Желаельно добавить электролитические конденсаторы (100–470 мкФ) и TVS к входу. Four solder pads correspond t*****************V. The 5V pad is connected by default. To output other voltages: © Desolder the 5V pad; © Solder-bridge the target voltage pad. Четыре паяных контакта соответствуют напряжениям 3,3В; 5В; 7,4В; 9В и 12В. Контакт 5В подключен по умолчанию. Для вывода других напряжений: Отпаяйть контакт 5В; © Соедините паяным мостом контакт целевого напряжения.
