Data cable detection board usb

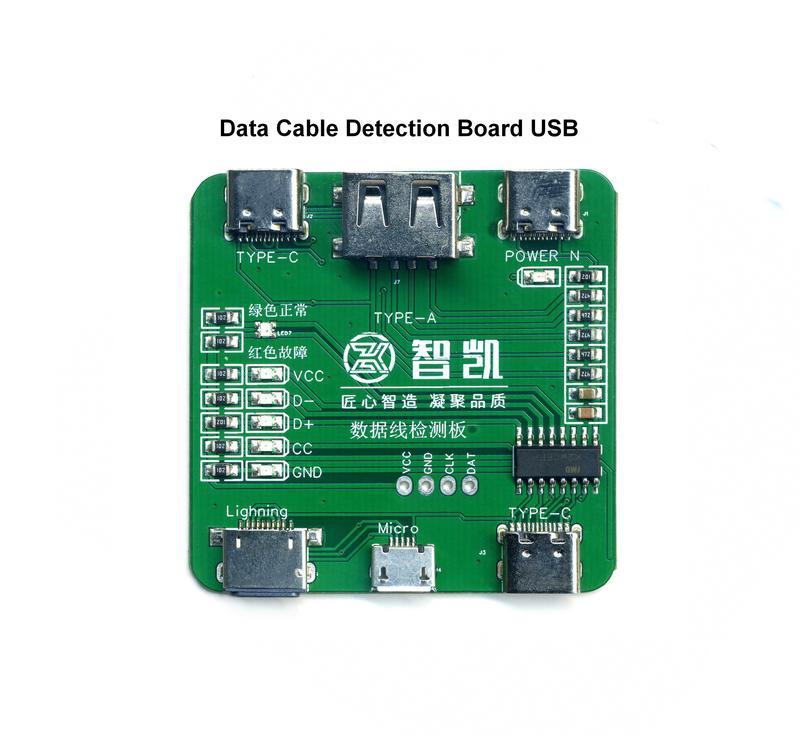

************************************************************************************************************** Data Cable Detection Board USB Data Cable Detection Board USB Cable Tester For iOS Android Type-C Short Circuit On-Off Switching Test Board Tool Плата тестера для перевірки дата кабелів MicroUSB/Type-C/Lighting на справність. Характеристики: • Тип: вимірювальний пристрій • Джерело живлення: Type-C 5В • Інтерфейси: USB-A/MicroUSB/2xType-C/Lighning (роз'єм для Apple) • Колір плати: зелений • Розміри: 45х45 мм Підключити джерело живлення до порту Type-C (POWER N), а кабель, що перевіряється, у відповідні порти. По черзі загоряються 4 червоні індикатори, потім загоряється зелений індикатор - кабель справний, якщо не горить - несправний • Якщо спалахнули всі 4 індикатори (D+, D-, VCC, GND) - значить кабель підтримує передачу даних • Індикатор CC спалахує лише у разі перевірки кабелю Type-C – Type-C (при перевірці інших типів кабелів, цей індикатор не горить) Плата поставляється у пластиковому кейсі для зберігання та транспортування. SMD Chip: FMD K2wSEFH ****************************************************************************************************************************
