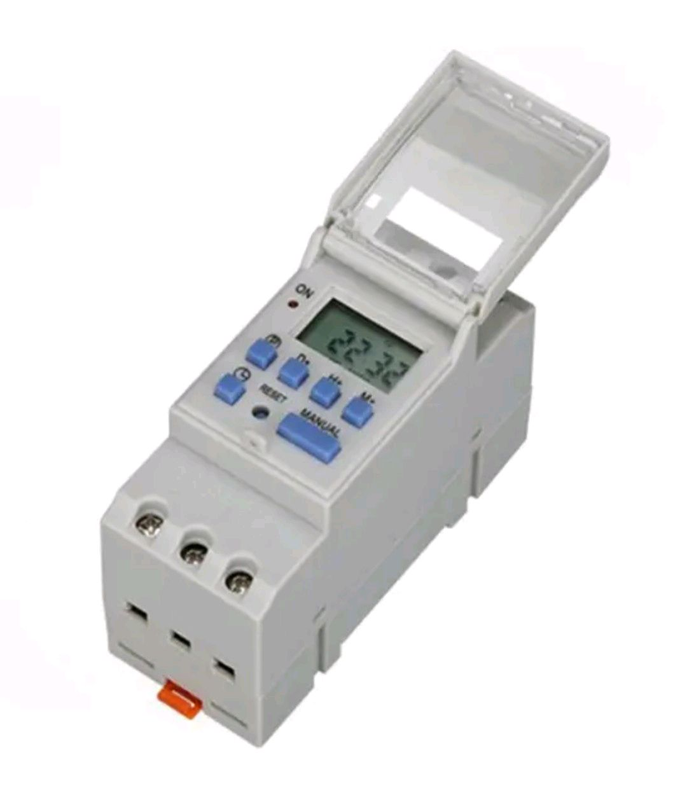

Реле часу тсн-15а.220v.16a.

Кількість фаз: 1 Номінальна напруга: 220 В Кілька примірників у наявності Реле часу з екраном 220V TCH15A. Опис Реле часу з екраном на рейці Din 220V 16A Для налаштування: Реле часу THC15A, що дає змогу вмикати/вимикати різне електрообладнання в заздалегідь запрограмований час з інтервалом на 1 хвилину. Реле розраховане на встановлення в електрощитки на DIN рейку 35 мм і дає змогу комутувати навантаження із сумарним струмом споживання не більш ніж 16 A — Найменування моделі — THC15A — Матеріал корпусу — білий пластик — Робоча напруга — 230VAC — Максимальний струм комутації — до 16A — Встановлення — Кількість програм — 16 програм — Мінімальний інтервал — 1 хвилина — Живлення таймера — енергонезалежне (вбудований NiMH акумулятор) — Додаткова функція — відтворення часу — робоча температура — від -10 °C до +40 °C Комплектація: — Реле часу THC15A — Інструкція англійською мовою Програмоване реле часу THC15A виготовлене в пластиковому корпусі білого кольору та призначене для встановлення в електрощити на DIN рейку 35 мм: У релі часу THC15A силова частина також виготовлена окремо від керівної. Живлення мікроконтролера забезпечує NiMH акумулятор, за зовнішнім виглядом схожий на іоніст (зелений). За заявою виробника він забезпечує безперебійну роботу понад 15 днів. Насправді заряду вистачає набагато довше. Під час під'єднання реле до мережі акумулятор заряджається. Для цього в схемі доданий найпростіший БЖ на баластному конденсаторі: Керування: Програмоване реле часу THC15A має 16 незалежних таймерів (програм), тобто на кожному таймері можна встановити довільний час вмикання і вимкнення навантаження. Усі елементи керування розташовані з переднього боку: Короткий за керуванням: P — почерговий вхід у режим програмування таймерів (програм). Доступно 16 незалежних таймерів (програм). Першим показується таймер (програма) увімкнення (1on), потім таймер (програма) вимикання (1off). Настроювання часу та дня спрацьовування встановлюється кнопками D+, H+, M+, швидке скидання кнопкою (C/R), вихід із програмування таймерів кнопкою «годинник» — D+, H+, M+ — встановлення поточного часу та дня тижня — «годинник» — для виходу з режиму програмування таймера (програми) — RESET — скидання всіх параметрів (натиснута кнопка) — MANUAL — вибір режиму роботи (вмикнений постійно, за таймером, вимкненим) — C/R — скидання поточного таймера (програми), блокування/розблокування пристрою Разом, для коректної роботи програмованого реле необхідно налаштувати поточний час і день тижня, а потім уже програмувати таймери (застосунки). Насамперед необхідно розблокувати пристрій, натиснувши 4 рази кнопку C/R (після 15 секунд неактивності, він заново заблокується). Для встановлення дати та часу натискаємо потрібну кнопку D+, H+, M+. Кнопка D+ відповідає за встановлення дня тижня: Понеділок (MO), вівторк (TU), середовище (WE), четвер (TH), п'ятниця (FR), субота (SA) і неділя (SU). Кнопка H+ відповідає за встановлення поточного часу (12/24 годинний формат), а кнопка M+ — встановлення хвилин. Після встановлення дати та часу можна перейти до програмування реле. Нагадаю, що прилад може містити як споживачі в заданий час, так і вимикати, тобто. може або увімкнути навантаження на певний час, або навпаки, вимкнути її на певний час. Для входу в режим програмування таймерів (програм) необхідно натиснути кнопку «P». Після цього стануть почергово доступні 16 незалежних таймерів (програм). Кожна програма має дві функції: увімкнути в заданий час і вимкнути в заданий час. Для встановлення дня спрацьовування в режимі програмування натискаємо кнопку «D+». Доступно 15 попередньо встановлених режимів: всі дні (кожен день), пн. – ср. - Пт., Вт. – чт. — Нб, тільки вихідні дні, пн. – вт. — спр., щ. — Пт. — Сп., тільки будні (робочі дні), всі дні, крім неділя та конкретного дня (7 окремих). Скажімо, нам потрібне увімкнення будь-якого електроприладу двічі на день 5 хвилин (наприклад, у 12:00 і 20:00) сім днів на тиждень (кожен денек). Для цього вибираємо перший режим (усі дні тижня), став час спрацьовування 12: 00(1on) і час вимкнення 12:05(1off) для першого таймера (програми) та анал…
