Преобразователь напряжения mp2315

75 грн

Описание

Преобразователь напряжения MP2315

Характеристики:

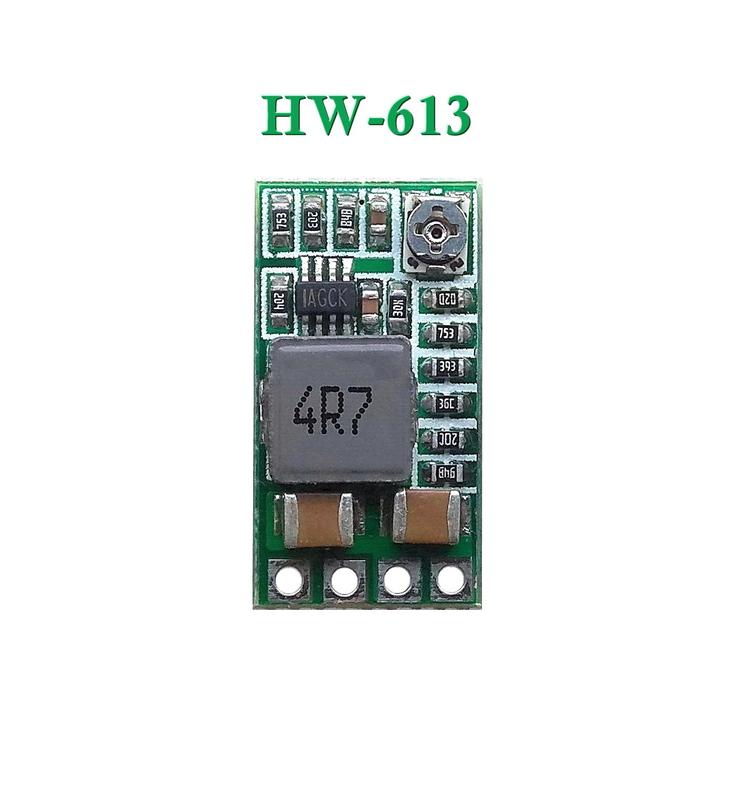

• Название модуля: HW-613
• Входное напряжение: 4,5-24 В
• Выходное напряжение:
- регулируемое: 0,8-17 В
- фиксированное: 1.8В/2.5В/3.3В/5В/9В/12В
• Номинальный выходной ток: до 2 А (3А макс.)
• Частота переключения: 500 кГц
• Эффективность преобразования: до 96%
• Рабочая температура: от -40 °C до +125 °C
• Защиты:
- от короткого замыкания (OCP)
- от перегрева
• Размеры: 20 x 11 x 5 мм

Вывод "EN" — режим энергосбережения, отключение преобразователя низкоуровневым напряжением.

Выходное напряжение регулируется подстрочным резистором или перемычками 1.8V/2.5V/3.3V/5V/9V/12V. Для использования фиксированных напряжений нужно разрезать дорожку ADJ в наиболее тонком месте и запаять перемычку напротив нужного напряжения.

При нагрузке более 1,5-2А рекомендуется установить теплоотвод на плату.
Маркировка на корпусе SMD микросхемы: IAGCK (MP2315)

Состояние: Новое
