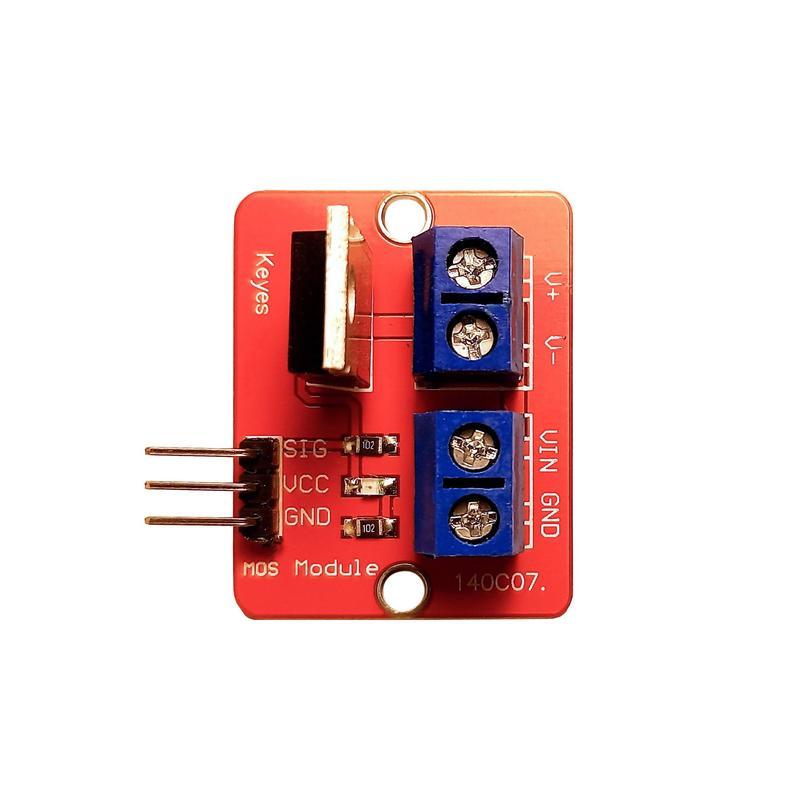

Модуль керування навантаженням mosfet irf520

55 грн

Описание

Виробник: Інший виробник
Тип обладнання: Транзистори

Кілька примірників у наявності

Комутація, управління навантаженням (освітлення, двигуни постійного струму, електромагнітні пускачі тощо). Польовий транзистор IRF520. Характеристики: керуюча напруга: 5 - 20 В; вихідна напруга: 0 - 24В; максимальний струм: 5 А (більше 1А транзистор встановити на радіатор); максимальна комутована потужність: 120 Вт; Розміри: 33 * 24 * 18 мм Модуль має три роз'єми для підключення до контролера, для підключення навантаження і для підключення зовнішнього джерела живлення: - штирьові контакти SIG, VCC і GND - підключення до контролера; - клеми затискачі V+ і V - для підключення керованих, комутованих пристроїв; - клеми затискачі VIN і GND для підключення зовнішнього джерела живлення. Для використання модуля потрібно до контактів SIG і GND підключити контролер. Управління навантаженням - до контакту SIG підключити вихід ШІМ-контролера. Управління комутацією - до контакту SIG підключити цифровий вихід контролера. Якщо на контакті SIG є напруга, то горить червоний світлодіод. Контакт GND використовується як загальний висновок, контакт VCC не використовується.

Состояние: Новое
