Повышающий преобразователь nd0412sa_9в
Описание

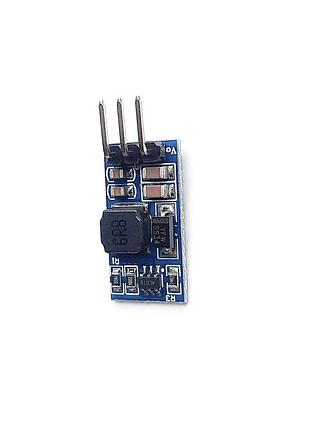

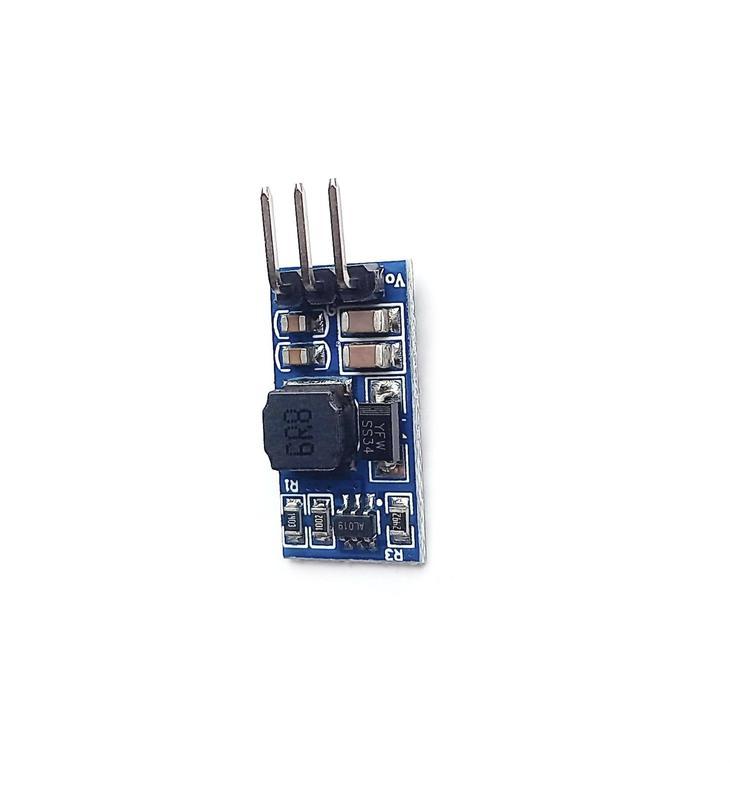

Повышающий преобразователь ND0412SA_9В

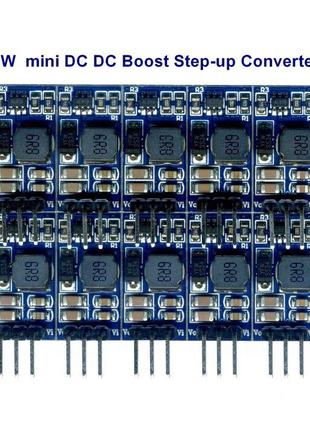

7 Вт мини-повышающий преобразователь постоянного тока постоянного тока от 2,6 до 5,5 В до 5В/6В/9В/12В
PCS7W ND0412SA мини-повышающий преобразователь
Характеристики:
• Найменування бренда: eletechsup
• Модель: ND0412SA/B
• Рабочая частота: 1 МГц
• КПД: до 93%
• Входное напряжение: 2,6-5,5В
• Выходное напряжение: 5В/6В/9В/12В
• Ток покоя: 190 мкА
• Выходной ток: <1.3A
• Ограничения тока: 0,5–2,5А, по умолчанию 1,8А
• Диапазон рабочих температур: -40 ~ + 85°C
• Размеры: 21 x 11 x 4 мм (ND0412SB)
• Вес: 1,3 г/1,5 г (ND0412SA)
Защиты:
• от перегрузки по току (OCP)
• от перенапряжения (OVP)
• от короткого замыкания (SCP)
• от перегрева (OTP)
Ограничение тока напряжения:
Резистор R3 (10кОм-100кОм) ограничивает входной ток в пределах от 2,5А-0,5А:
Iвх= 48000/R3
Резистор R1 устанавливает выходное напряжение:
R1(kOm) = 10*(Vout/0.6-1)
Подключение:
• Vi: вход положительный (+)
• GND: вход и выход отрицательный (GND/-)
• Vo: Выход положительный (+)
Применение:
• Оборудование с батарейным питанием
• Двигатели малой мощности
• Веб-камера PTZ-камеры
• внешний аккумулятор
• Wi-Fi-маршрутизатор
• Оборудование для электропитания на литиевых батареях
Chip: AL019
- Синий
