Плата зарядного пристрою lx-lcbst

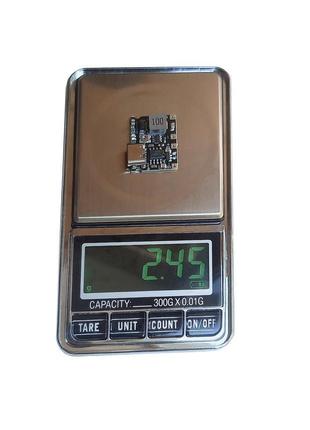

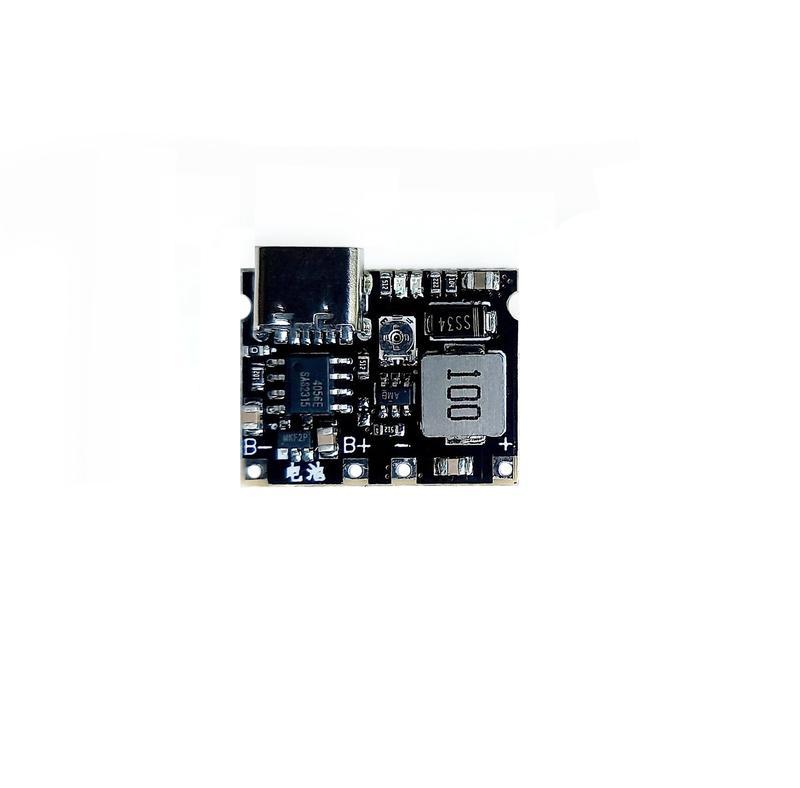

Плата зарядного пристрою LX-LCBST Type - C USB 3.7V 4.2V 1A 5W Lithium Li-ion 18650 Battery Charger Board DC - DC Step Up Boost Module TP4056 DIY Kit Parts Модуль, що підвищує, із захистом і зарядкою АКБ. Навантаження відключається при розрядці акумулятора нижче 2,5В. LN2220 - модуль з низьким споживанням, струм спокою 0,3 мА, що підвищує. Потенціометром регулюють вихідну напругу від 4,2 до 28 В. Характеристики: • Brand Name : quason • Model Number : LX - LCBST • Тип батареї : Li - Ion • Діапазон вхідної напруги : 4,2-6,5 В • Зарядний струм: до 1 А • Напруга зарядки : 4,2В • Вихідна напруга: 4,2-28 В, регульоване • Максимальна потужність: 5 Вт • Робоча температура - 40 ... 80°C • Розміри: 24 х 19 мм Налаштування струму зарядки Резистор обмеження зарядного струму : R=1200/I, де I - необхідний струм Значення опору :(K) 30/5/2/1,2 Струм заряду :(мА) 50/250/580/1000 Індикація зарядки • CHRG - червоне світло(батарея заряджається), STDBY - синє світло(батарея заряджена) • Якщо навантаження не підключене - синій і червоний світить одночасно тьмяно. Підключення: • IN+ IN - Вхід • Vo+ Vo - Вихід • B+ B - Акумуляторна батарея На зворотному боці плати є два контактні майданчики з буквою T. Вони потрібні якщо використовується акумулятор із захистом від розряду. Якщо на акумуляторі, що підключається, є такий захист, то ці контакти треба замкнути. Застосування: модернізація мультиметрів, металошукачів, роутеров і інших пристроїв при живленні від акумулятора 3,7В. SMD: • 4056E - контроллер заряду Li - Ion • LN2220(AMB) - SOT - 23-6 мікросхема підвищення напруги, 1.2MHz 2A • MKF2P - SOT - 23-5 захист батареї • SS34 - 3A/40В
