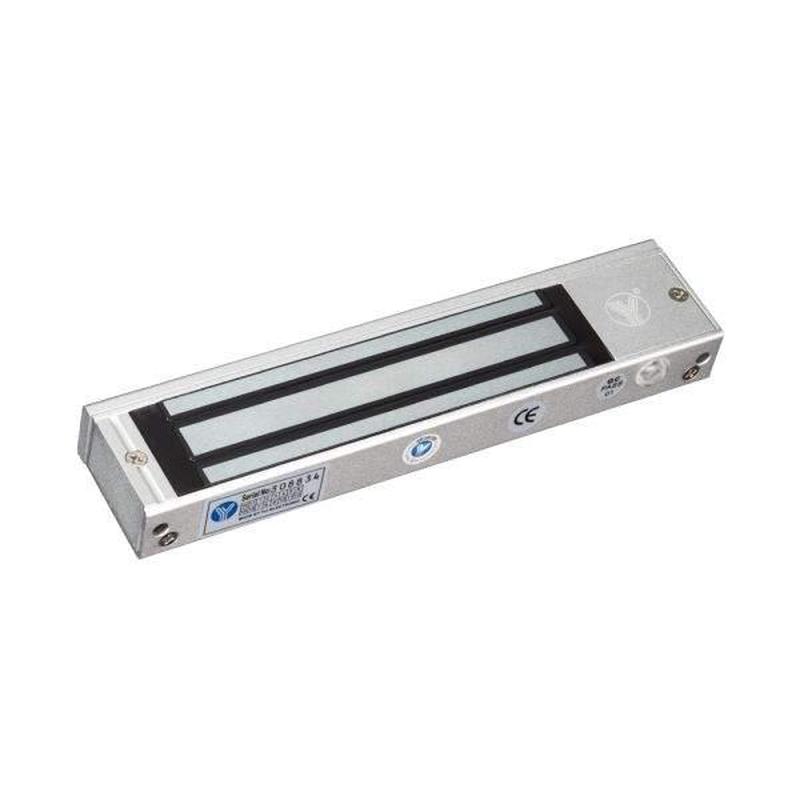

Електромагнітний замок ym-180n(led) для системи контролю доступу

Електромагнітний замок, накладний, зі світлодіодною індикацією і датчиком стану замка (NO, NC, COM), сила утримання 180 кг, живлення: DC12V / 400mA, DC24V / 200mA. Розміри: 185х41.8х22.4 мм. Підходить для дерев'яної, скляної, металевої та протипожежних дверей. YM-180N(LED) – накладний електромагнітний замок зі світлодіодною індикацією і датчиком стану замка з силою утримання до 180 кг на розрив. Є сухі контакти для визначення стану замка (NO,NC,COM). Компанія-виробник Yli Electronic Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев'яні двері. ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК Магнітний або електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю. ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-180N(LED) Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки. Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка. ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та ін. приміщеннях. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-180N(LED) Сила утримання: 180 кг Індикація: світлодіодна Матеріал корпусу: анодований алюміній Матеріал відповідної частини: цинк Живлення: DC12V | DC24V (перемикається перемичкою на замку) Споживання: 12V/400mA | 24V/200mA Розміри: - замок з кріпильною планкою: 185х41.8х22.4 мм; - відповідна планка: 130х33х9.3 мм КОМПЛЕКТАЦІЯ YM-180N(LED) - електромагнітний замок з кріпильною планкою - відповідна частина - кріпильний комплект - монтажний стікер з розміткою - інструкція ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКА ВІДПОВІДНА ПЛАНКА - Наклейте трафарет в місці встановлення відповідної частини на двері; - З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній сторони дверей для фіксації відповідної планки; - Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту. КРІПІЛЬНА ПЛАНКА ЗАМКА Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту. ЕЛЕКТРОМАГНІТНИЙ ЗАМОК Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) за допомогою маленького шестигранного ключа. ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ Підключіть електромагнітний замок до живлення: - (+) до червоного дроту; - (-) до чорного СУМІСНІСТЬ Електромагнітний замок YM-180N(LED) сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу. Завантажити файли для товару Електромагнітний замок YM-180N(LED) для системи контролю доступу alt="external" title="external" Сумісність замків з куточками Yli Electronic Інструкція Інструкція (укр.) Декларація Сертифікат
