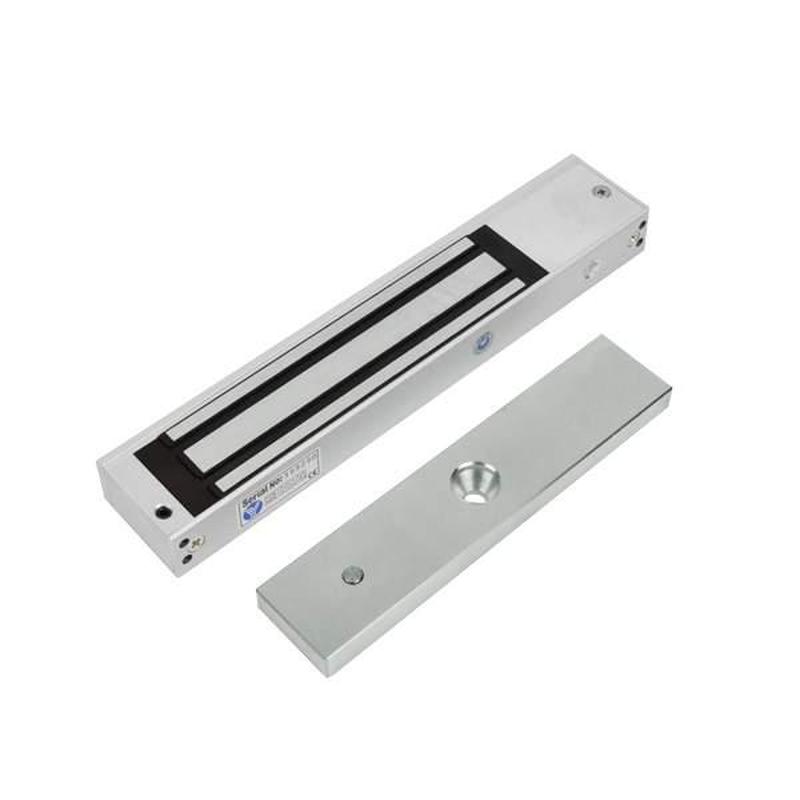

Електромагнітний замок ym-280n для системи контролю доступу

Електромагнітний замок, накладний, сила утримання 280 кг, живлення: DC12V / 520mA, DC24V / 260mA. Розміри: 250х47.8х27.9 мм. Підходить для дерев'яних, металевих та протипожежних дверей. YM-280N – накладний електромагнітний замок з силою утримання до 280 кг на розрив. Компанія-виробник Yli Electronic Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев'яні двері. ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК Магнітний або електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю. ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-280N Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки. Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка. ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та ін. приміщеннях. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-280N Сила утримання: 280 кг Матеріал корпусу: анодований алюміній Матеріал відповідної частини: цинк Живлення: DC12V | DC24V (перемикається перемичкою на замку) Споживання: 12V/520mA | 24V/260mA Розміри: - замок з кріпильною планкою: 250 х 47.8 х 27.9 мм; - відповідна планка: 180 х 38.8 х 13 мм КОМПЛЕКТАЦІЯ YM-280N - електромагнітний замок з кріпильною планкою - відповідна частина - кріпильний комплект - монтажний стікер з розміткою - інструкція ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКА ВІДПОВІДНА ПЛАНКА - Наклейте трафарет в місці встановлення відповідної частини на двері; - З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній сторони дверей для фіксації відповідної планки; - Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту. КРІПИЛЬНА ПЛАНКА ЗАМКА Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту. ЕЛЕКТРОМАГНІТНИЙ ЗАМОК Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа. ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ Підключіть електромагнітний замок до живлення: - (+) до червоного дроту; - (-) до чорного СУМІСНІСТЬ Електромагнітний замок YM-280N сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу. МОНТАЖНІ АКСЕСУАРИ Для електромагнітного замка YM-280N доступні наступні додаткові монтажні аксесуари: - MBK-280NL – L-подібний монтажний куточок для кріплення на вузькі двері; - MBK-280NLC – LC-подібний монтажний куточок для кріплення на вузькі двері; - MBK-280NZLC – ZLC-подібний монтажний куточок для кріплення відповідної планки на вузькі двері, що відчиняються всередину; - MBK-280NI – I-подібний монтажний куточок для дверей з толстою дверною рамою; - MBK-280UL – UL-подібний монтажний куточок для кріплення відповідної планки на скляні двері з рамою 8-15мм. *Фото, характеристики та комплектація товару можуть відрізнятись від оригіналу та змінюватися виробником без повідомлення. Уточнюйте
