Терморегулятор w1209, терморегулятор 10 а, 12 в, датчик, корпус

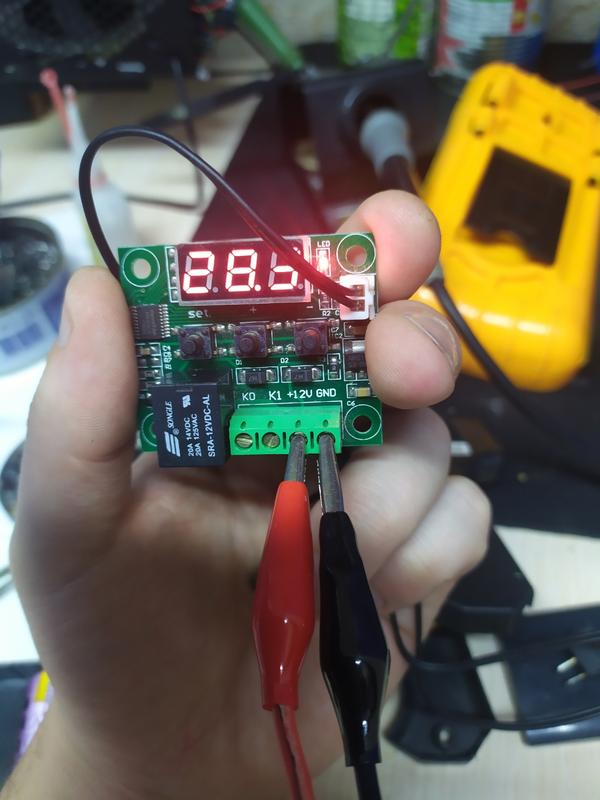

корпус акриловий 45грн Терморегулятор w1209, вартість 80грн Здійснення ремонту та перепаковки АКБ Усім мирного неба та світла! Використовується для комутації нагрівача/охолоджувача, вимірювання та показання температури в середовищі вимірювання. Термостат може бути використаний як у домашніх для вирощування курочок в інкубаторі так і промислових умовах. Для використання W1209 потрібно спочатку помістити чутливий елемент датчика в середовище вимірювання. Чутливий елемент поміщений у металеву герметичну колбу, тому може використовуватися в агресивному середовищі. Довжина кабелю від чутливого елемента до модуля 27 см. Потім потрібно під'єднати, за ключем, конектор чутливого елемента в гніздо модуля. Сам модуль постачається без корпусу, тому його не можна використовувати в агресивних середовищах. Для монтажу модуля потрібно вибрати сухе, тепле місце без вібрації й бажано без пилу. Модуль має чотири монтажні отвори для закріплення на плоскій поверхні. Після цього до модуля можна під'єднувати живлення й комутувати до нього нагрівач/охолоджувач. Для під'єднання живлення на корпусі W1209 є дві клеми затискача, позначені +12V (напруга живлення) і GND (загальний контакт). Для під'єднання нагрівача/охолоджувача W1209 є дві клеми затискача, позначені K0 і K1. Комутація нагрівача/охолодження відбувається через реле TONGLING 20A 14VDC, 20A 125VAC. Коли реле замкнуте — горить червоний світлодіод, позначений LED. Також на корпусі W1209 є цифровий дисплей на три цифри та три кнопки керування, позначені «SET» (настроювання), «+», «-» і 4-піновий SWD інтерфейс для перешивання мікросхеми. Коли все зібрано, можна братися до настроювання та роботи. Після подавання живлення на дисплеї W1209 відтворюватиметься поточне значення температури. За температури до 100 °C на дисплеї буде відбиватися значення з десятими долями градуса Цельсія, після 100 °C ціле число. У звичайному режимі роботи W1209 можна встановити межу температури, за якої спрацьовуватиме реле. Настроюється межа температури за допомогою кнопок «SET» (настроювання), «+», «-». Для налаштування потрібно: один раз натиснути кнопку SET, після чого на дисплеї зобразиться поточне значення межі температури. Потім за допомогою кнопок «+» набрати потрібне значення межі температури та знову натиснути кнопку SET. Набір потрібного значення межі температури буде здійснюватися по 0,1 градусу Цельсія. У цьому режимі W1209 працюватиме так: якщо температура підніметься до значення межі температури — відразу увімкнеться реле та засвітиться світлодіод LED. Якщо температура опускатиметься до значення межі температури, то реле вимкнеться тільки тоді, коли поточне значення температури впаде нижче на 2 °C значення межі температури. Наприклад, якщо значення межі температури 23 °C, то реле вимкнеться, коли поточне значення температури буде 21 °C. Якщо натиснути на кнопку SET і тримати понад 5 секунд, то W1209 переходить у режим параметрів. Приклад налаштування: Доступні такі параметри: P0 — вибір нагрівача або охолоджувача; P1 — гістерезис (0,1 — 15 °C, типово 2 °C); P2 — завдання верхньої робочої межі температури (за замовчуванням 110 °C); P3 — завдання нижньої робочої межі температури (за замовчуванням — 50 °C); P4 — корекція температури (-7 +7 °C, типово 0); P5 — затримка увімкнення/вимкнення реле (0 — 10 секунд, типово 0); P6 — сигнал аварійного перевищення температури (0 +110 °C, типово вимкнений). Вибір налаштувань здійснюється кнопками «+», «-», підтвердження налаштувань кнопкою SET. Цифровий міні термостат W1209, -50~110С, 10 А, 12 В може живитися від будь-якого джерела постійного струму з напругою 9-15 В і струмом 500 мА. Характеристики: модель: W1209; діапазон вимірюваної та контрольованої температури: -50 — 110°C; точність вимірювання й контролю: ± 1 °C; тип датчика: NTC (10K/3435); напруга живлення: 9 – 15 В; споживана потужність: <1W; тип реле: TONGLING 20A 14VDC, 20A 125VAC; ток реле: ~3A/250VAC, ~20A/14VDC, ~20A/125VAC; робоча температура W1209: -10 – 60°C; розміри: 48 х 40 х 25 мм; вага комплекту: 27 г. Комплектація 1 x Терморегулятор 1 х Виносний датчик
