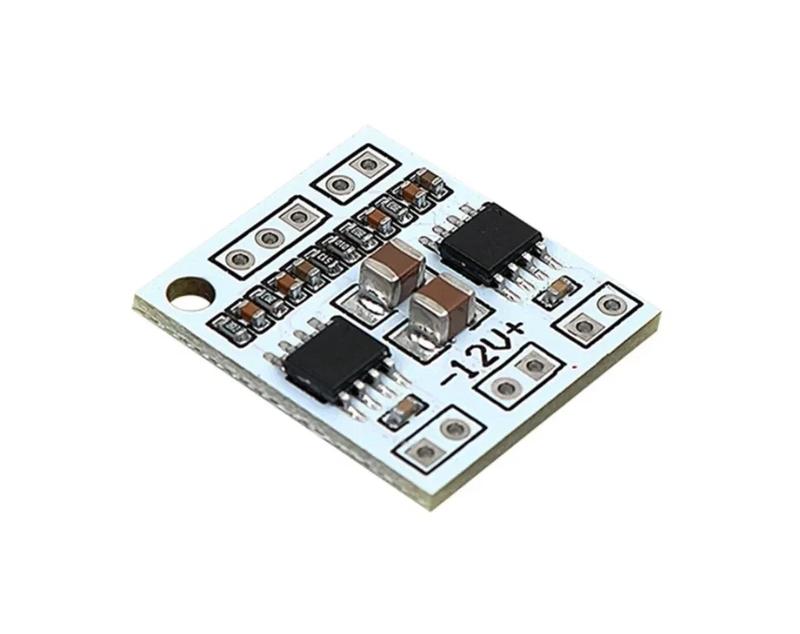

Цифровой усилитель мощности 2*18 w класса d/ab, ns4110b. dc 6-14 v.

Описание: Дифференциальная схема усиления использует симметрию параметров цепи и отрицательные отзывы для эффективной стабилизации статической рабочей точки и усиливает дифференциальный сигнал режима для подавления сигнала общего режима. Он широко используется на этапе ввода цепи прямого соединения и измерительной цепи.. 2. Особенности: 1. Поддержка двойного рабочего модуля; 2. Высокое качество звука; 3. Поддержка двойного выхода; 4. Поддержка защиты от высоких температур. 3. Параметры: 1. Название продукта: NS4110B дифференциальный усилитель 2. Рабочее напряжение: DC 6,0 V-14,0 V 3. Выходная мощность: 7 Вт/10 Вт/18 Вт 3,1 .7 Вт (класс D, 7,4 в 4ом, THD = 10%) 3,2.10 Вт (класс D , 9 в 4ом, THD = 10%) 3,2.18 Вт (класс D , 12 в 4ом, THD = 10%) 4. Уровень усилителя: класс D/класс AB 5. Режим по умолчанию: Класс D 5. Поддержка сопротивления динамика: 4-8 Ом 6 Размер: 21*21*3 мм 4. Настройка режима работы: 1. Режим по умолчанию-класс D. 2. Используйте r, чтобы установить режим работы, можно использовать CTRL pin. 3. Удалите резистор R6 и R7, чтобы изменить Класс D на класс AB. 4.CTRL pin Используется для подключения к отключению звука от модуля Bluetooth. 5. Примечание: чип получит тепло, что приведет к включению функции защиты от перегрева, когда входное напряжение превышает 12 В и работает в режиме класса AB. 6. Соответствие между режимом работы и напряжением от CTRL pin: Использование шагов: 1. Убедитесь, что режим работы; 2. Подключите подходящие динамики; 3. Подключите правильное входное напряжение на входном терминале; 4. Входной аудиосигнал; 5. Проверка и использование. 6. Примечание: 1. Класс D по умолчанию. 2. Чип получит тепло, что приведет к включению функции защиты от перегрева, когда входное напряжение превышает 12 В и работает в режиме класса AB. 3. Пожалуйста, используйте подходящий динамик. 4 Пожалуйста, введите звуковой сигнал. 7. Применение: 1.DIY динамик; 2. Интеллектуальное управление голосом; 3.Преобразование сигнала Bluetooth. 8. Посылка:1 шт. NS4110B дифференциальная Плата усилителя;
