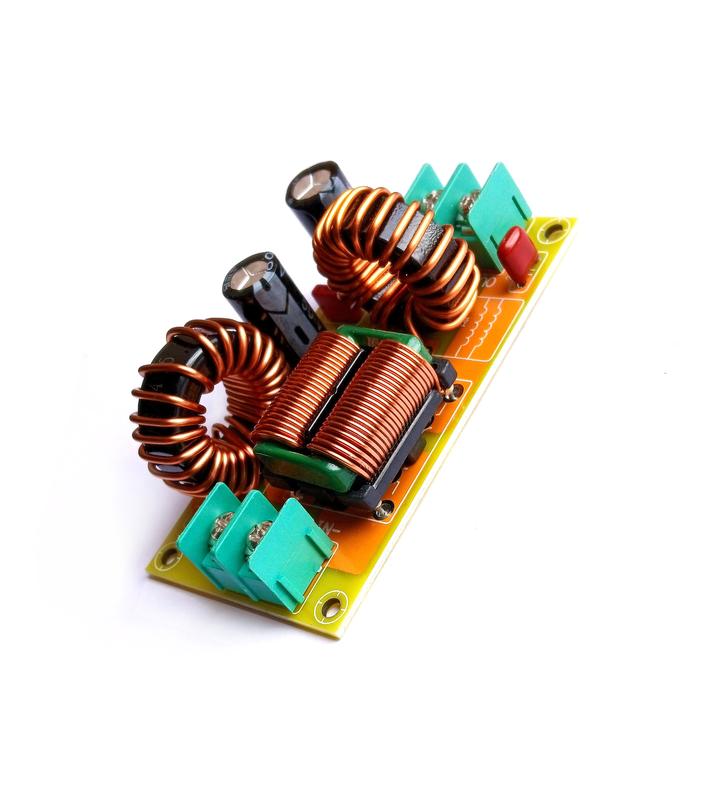

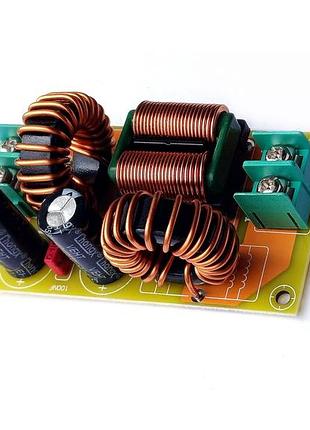

20A 40V DC power Filter EMI Фільтр живлення EMI DC 40В_20А 20A DC LC Filter EMI Electromagnetic Interference Filter EMC FCC High Frequency Power Filter for Electronic Component Характеристики: • Модель: LC-фільтр постійного струму 20А • Тип: Фільтр електромагнітних перешкод EMI • Вихідний струм: 20А • Вхідна напруга: DC 40В • Розміри друкованої плати: 42 X 77 X 1,6 мм • Вага: Опис • Спектр використання — джерела живлення, ланцюги постійного струму з електромагнітними перешкодами (автомобілі, мотоцикли) • Схема фільтра живлення постійного струму складається з трьох частин: первинний LC-фільтр, синфазний фільтр електромагнітних перешкод, вторинний LC-фільтр. LC-фільтр називають пасивним фільтром. Пристрій компенсації гармонік постійного струму, що складається з котушок індуктивності та конденсаторів. Фільтрує гармоніки в джерелі живлення один або кілька разів. • Синфазна фільтрація може розв'язати проблему швидких перехідних групових імпульсних перешкод із частотою повторення в кілька тисяч герців. • Постійна напруга на вході не перевищує 40 В (понад висока напруга отримують заміну електролітичних конденсаторів) Технічні характеристики основних деталей: • Друкована плата: двостороння скловолоконна плата FR4 • Електролітичний конденсатор: 470uF х 50V х 2 шт. • Плівковий конденсатор: 100nF х 2 шт. 220(470)pF x 1 шт. • Індуктивність магнітного кільця: x 2 шт. • Синфазна індуктивність x 1 шт. • Клемник роз'єм MG/KF7 7,62 2PIN x 2 шт.
