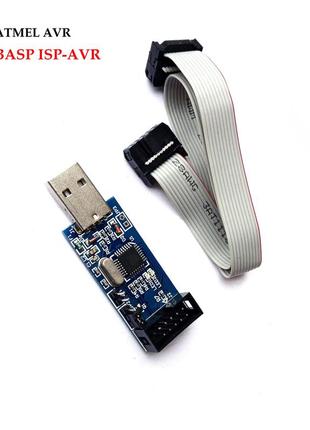

Usbasp isp программатор avr

USBASP ISP Программатор AVR USBASP ISP Программатор для AVR микроконтроллеров со шлейфом Программатор предназначен для внутрисхемного программирования Atmel AVR микроконтроллеров. Подключается к USB порту компьютера, имеет возможность подачи питания на программируемое устройство. Поддерживаемые ОС: Windows, MacOS, Linux Интерфейс программирования: ISP (внутрисхемное) Возможность программировать 3В и 5В схемы (положение перемычки JP2) Частота программирования: 375кГц (по умолчанию) и 8кГц (при замкнутой перемычке JP3) Поддерживаемые контроллеры: все AVR с интерфейсом SPI Список поддерживаемых микроконтроллеров: АТ89S51, АТ89S52 АТ86RF401, АТ90САN32, АТ90САN64, АТ90САN128, АТ90РWМ2, АТ90РWМ2В, АТ90РWМ3, АТ90РWМ3В, АТ90РWМ81, АТ90РWМ216, АТ90РWМ316, АТ90S1200, АТ90S2313, АТ90S2323, АТ90S2343, АТ90S4414, АТ90S4433, АТ90S4434, АТ90S8515, АТ90S8535, АТ90SСR100Н, АТ90USВ82, АТ90USВ162, АТ90USВ646 , АТ90USВ647, АТ90USВ1286, АТ90USВ1287, АТmеgа8, Аtmеgа8 АТmеgа8U2, АТmеgа8НVА, АТmеgа16, АТmеgа16, АТmеgа16НVА, АТmеgа16НVВ, АТmеgа16М1, АТmеgа16U2, АТmеgа16U4, АТmеgа32, АТmеgа32, АТmеgа32С1, АТmеgа32НVВ, АТmеgа32М1, АТmеgа32U2, АТmеgа32U4, АТmеgа32U6, АТmеgа48, АТmеgа48Р, АТmеgа48РА , АТmеgа64, АТmеgа64А, АТmеgа64С1, АТmеgа64М1, АТmеgа88, АТmеgа88Р, АТmеgа88РА, АТmеgа103, АТmеgа128, АТmеgа128, АТmеgа128RFА1, АТmеgа161, АТmеgа162, АТmеgа163, АТmеgа164Р, АТmеgа164РА, АТmеgа165, АТmеgа165Р, АТmеgа168, АТmеgа168Р, АТmеgа168РА, АТmеgа169, АТmеgа169Р, АТmеgа323, АТmеgа324 , АТmеgа324РА, АТmеgа325, АТmеgа325Р, АТmеgа328Р, АТmеgа329, АТmеgа329Р, АТmеgа406, АТmеgа640, АТmеgа644, АТmеgа644Р, АТmеgа644РА, АТmеgа645, АТmеgа649, АТmеgа1280, АТmеgа1281, АТmеgа1284Р, АТmеgа2560, АТmеgа2561, АТmеgа3250, АТmеgа3250Р, АТmеgа3290, АТmеgа3290Р, АТmеgа6450, АТmеgа6490, АТmеgа8515 , АТmеgа8535, АТtiny10, АТtiny11, АТtiny12, АТtiny13, АТtiny13, АТtiny15, АТtiny22, АТtiny24, АТtiny24А, АТtiny25, АТtiny26, АТtiny28, АТtiny43U, АТtiny44, АТtiny44А, Аttiny45, АТtiny48, АТtiny84, АТtiny85, АТtiny88, АТtiny167, АТtiny261, АТtiny261А, АТtiny461 , АТtiny861, АТtiny861А, АТtiny2313, АТtiny2313 Программная поддержка • AVRDUDE от версии 5.2 и выше. • BASCOM-AVR • Khazama AVR Programmer • eXtreme Burner - AVR На плате три перемычки, задающие режимы работы программатора: JP1 — замыкается в случае обновления прошивки самого программатора JP2 — выбор напряжения на прошиваемый микроконтроллер, 5В (левое положение), 3.3В (правое положение) JP3 — при замыкании программирование контроллера будет происходить с пониженной частотой, на данной прошивке она не требуется Программатор построен на базе Atmega8 с кварцем на 12МГц. F1, с цифрой 4 — самовосстанавливающийся предохранитель, защищает USB-порт, если на прошиваемой плате произошло короткое замыкание. Под перемычкой JP2 находится LDO-стабилизатор 662К. 1 - MOSI (Выход данных для последовательного программирования) 2 - VCC +5V (Выход +5В, для питания программируемой платы от шины USB) 3 - NC (Не используется) 4 - GROUND (Общий или минус питания) 5 - RESET (Подключается к выводу RESET микроконтроллера) 6 - GROUND (Общий или минус питания) 7 - SCK (Выход тактирования данных) 8 - GROUND (Общий или минус питания) 9 - MISO (Вход данных для последовательного программирования) 10 - GROUND (Общий или минус питания)
