Ca-is3722hs digital isolators module

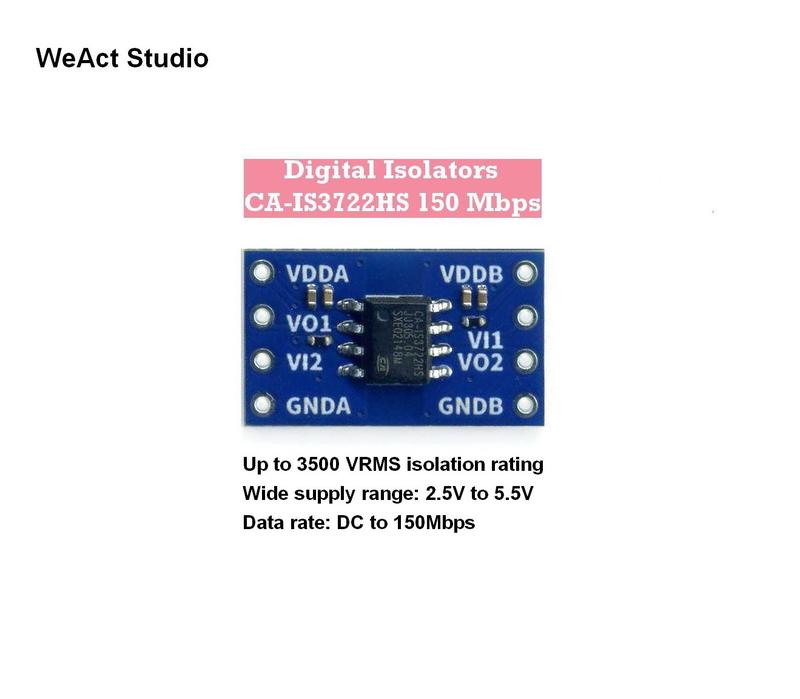

CA-IS3722HS Digital Isolators Module WeAct Digital Isolators High-Speed Dual-Channel Module Двухканальные цифровые изоляторы WeAct Studio Общее описание Устройства CA-IS3722 обеспечивают высокую электромагнитную устойчивость и низкий уровень излучений при низком энергопотреблении, одновременно изолируя цифровой ввод-вывод CMOS. Каждый канал изоляции имеет логический входной и выходной буфер, разделенные емкостным изоляционным барьером из диоксида кремния (SiO2), каждый входной канал имеет встроенный триггер Шмитта, обеспечивающий помехозащищенность. Устройства CA-IS3722 имеют 2 канала, по 1 каналу в каждом направлении, что делает их идеальными для изоляции линий Tx и Rx трансивера, например, связи RS485, CAN и т. д. Когда на вход не подается питание или он разомкнут, выход по умолчанию имеет высокий уровень. Параметры: • Brand Name: WeAct Studio • Модель: CA-IS3722HS • Скорость передачи данных: DC до 150 Мбит/с. • Прочный изоляционный барьер • Высокий срок службы: >40 лет • Уровень изоляции до 3500 VRMS • ±150 кВ/мкс, типичный CMTI • Диапазон напряжения: от 2,5-5,5В • Диапазон рабочих температур: от -40°C до 125°C • Выход по умолчанию: высокий • Низкое энергопотребление • 1,5 мА на канал при скорости 1 Мбит/с с VDD = 5,0В • 6,6 мА на канал при скорости 100 Мбит/с с VDD = 5,0В • Типичная задержка распространения: 12 нс. • Расфазировка задержки распространения: 2нс (от чипа к чипу) • Искажение ширины импульса: 1 нс • Минимальная длительность импульса: 5 нс • Размеры: 17,78 х 10,16 мм SMD CHIP: CA-IS3722HS
