Ideal diode module 40v 60a

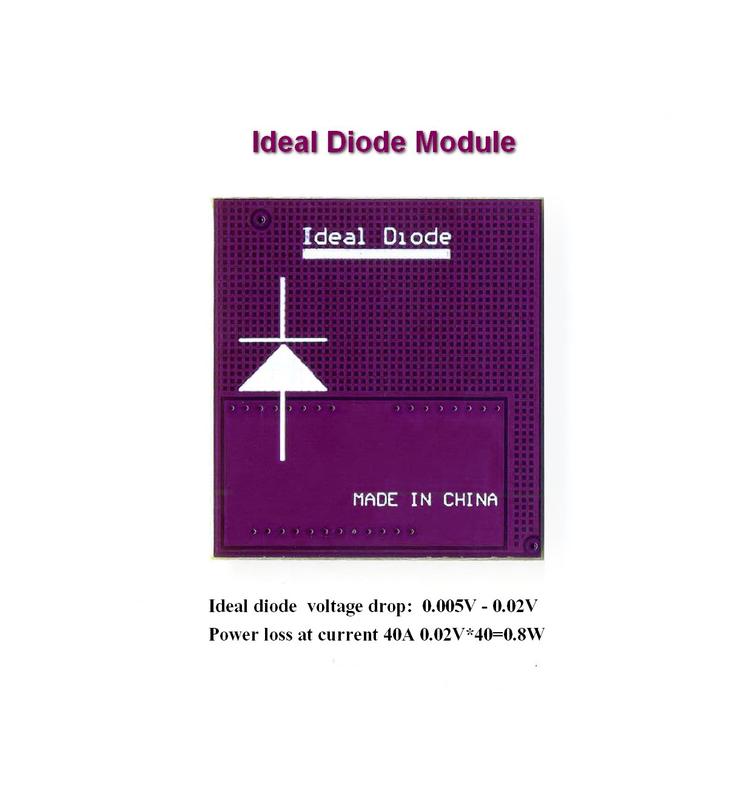

Ideal Diode Module 40V 60A Ideal Diode Module 2 MOS Adopts Dedicated Chip To Simulate Simulation Rectifier Board 60A Without Voltage Limit Характеристики: • Найменування: Aideepen • Максимальний струм: 60А • Максимальна зворотна напруга: 40В • Сертифікація: CE • Тип: Ідеальний діодний модуль • Робоча температура довкілля: - 40...125°C • Розміри: 25 х 24 х 2,5 мм Функції: • Використання MOS з низьким внутрішнім опором, у включеному стані приблизно 1 міліом, низьке тепловиділення, падіння напруги 0,05-0,02 В. Швидкість відгуку 2 мкс, вхід і вихід еквівалентні діоду. • Підходить для заміни звичайних сильноточных діодів(акумуляторних батарей, сонячних панелей), захист від зворотного струму. Послідовне з'єднання на вхідній стороні джерела живлення ідеально підходить для антиреверсивного підключення. • Послідовне з'єднання в ланцюг позитивного полюса, немає необхідності підключати негативний полюс. Немає обмеження вхідної напруги(зворотна напруга нижче 40 В). Примітка: Вимоги до зворотної напруги, нижче 40В: Вихідна напруга не може бути вища за вхідну напругу 40В. Наприклад: вхід підключений до джерела живлення 24В, вихід підключений до акумулятора, можна підключити до батарей 12В, 24В, 36В, 48В 60В, не можна підключити до батареї більше 72В, вихід 72В - вхід 24В = 48В, зворотна напруга вище 40В. Пакет включає: Діодний модуль 1 шт. Ideal diode voltage drop: 0.005V-0.02V. Power loss at current 40A: 0.02V*40=0.8W Падіння напруги на діоді: 0,005-0,02В. Втрати потужності при струмі 40А: 0,02В*40 = 0,8Вт.
