Automatic solar panel battery

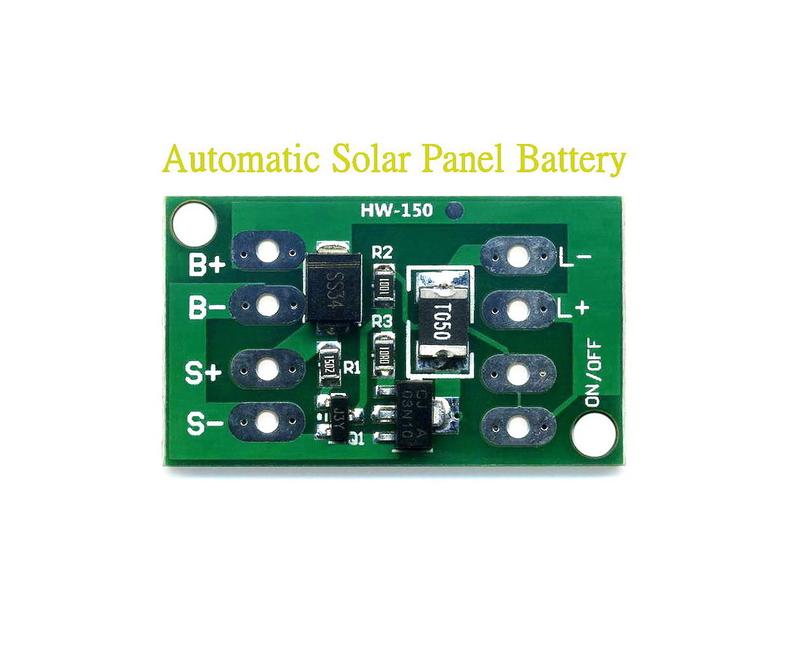

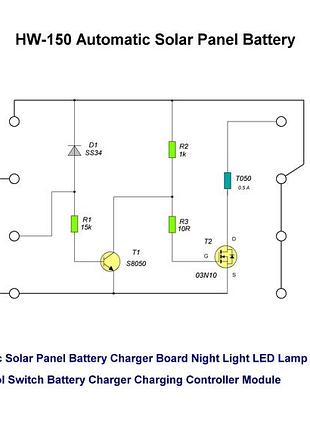

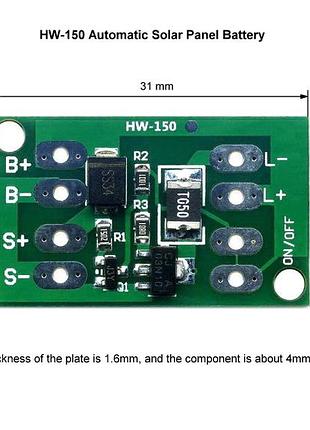

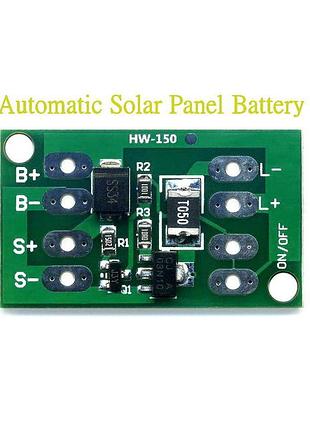

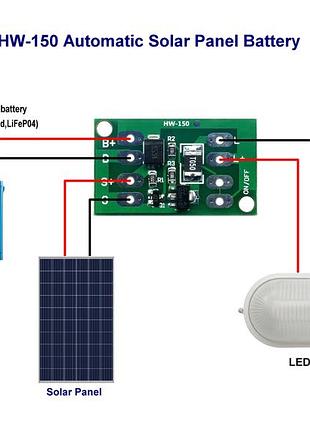

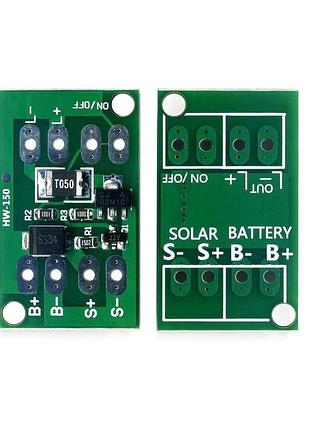

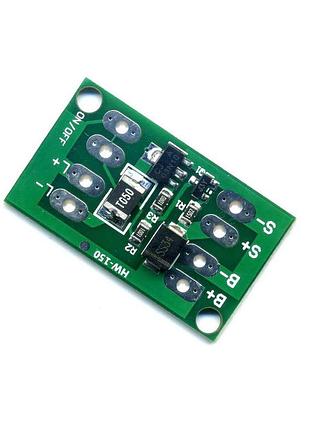

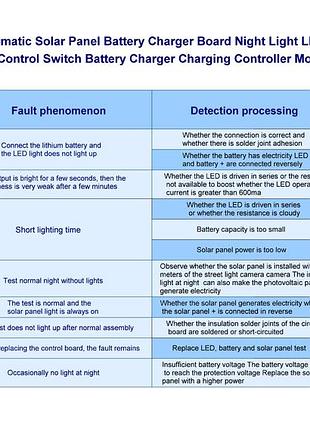

HW-150 Automatic Solar Panel Battery Automatic Solar Panel Battery Charger Board Night Light LED Lamp Control Switch Battery Charger Charging Controller Module Solar Charge Auto Light Control circuit Switch Lithium Battery Charging • HW150 - высокоэффективный модуль управления освещением, работающий в диапазоне напряжения от 4 до 28 вольт и мощностью до 20 ватт. Модуль предназначен для автоматического управления освещением, используя энергию солнечных панелей. • функция автоматического включения и выключения освещения в зависимости от уровня освещенности, что делает его идеальным для использования в системах уличного освещения, садовых фонарей и других приложений, где требуется автономное освещение. • Если необходимо выключать освещение в ночное время - можно установить выключатель Характеристики: • Рабочее напряжение: 4-28В • Максимальный ток нагрузки: 600 мА • Размеры: 31 х 18 х 4 мм • Вес: 5 гр. Подключение: • B+ B- подключенная литиевая батарея • S+ S- подключение к солнечной панели • L+ L- выход Последовательность подключения: • Подключить литиевую батарею, батарея должна иметь соответствующую защитную плату • Подключить светодиод (литиевая батарея заряжена) светодиод загорится • Подключить к солнечную панель. В это время солнечная панель освещается светом, светодиод выключен Примечание: • Аккумулятор должен быть оснащен защитной платой, а напряжение аккумулятора должно соответствовать напряжению разомкнутой цепи солнечной панели • Стабильный рабочий выходной ток платы управления не может превышать 600 мА, в противном случае может вызвать защиту выхода • Выход - максимальный рабочий ток, светодиоды 2В/3В не могут использоваться напрямую, необходимо ограничение тока (к примеру - последовательным резистором) SMD Components: • CJA 03N10 (03N10) SOT-89 N-Channel MOSFET 3A/100V • S8050 (J3Y) SOT23-3 NPN 0,5A/25V NPN • SS34 3A/40V
