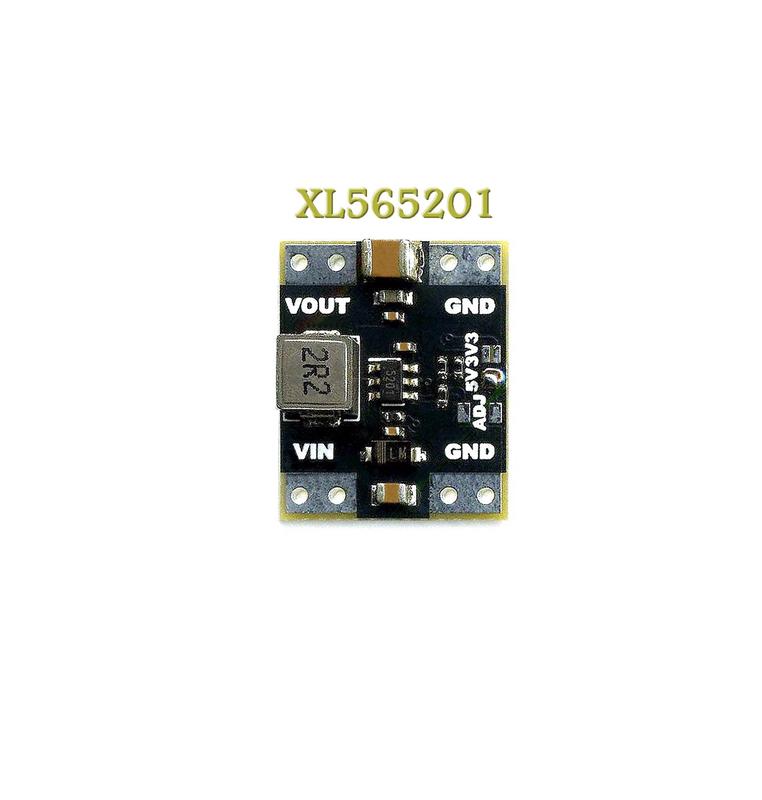

Xl565201 dc step-down module_5v

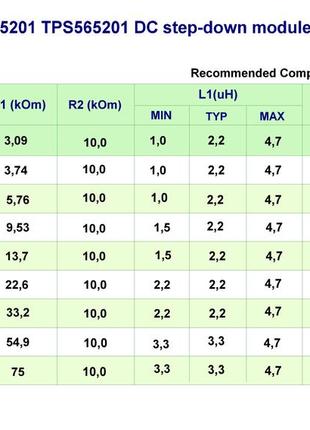

МІНІМАЛЬНА ЗАГАЛЬНА СУМА ЗАМОВЛЕННЯ ВІД 200ГРН. ********************************************************** XL565201 DC step-down module_5V XL565201 High Power 5A 3.3V 5V DC-DC Adjustable Step-down Charger Power Supply Module Buck Board 0.8V-7V 4.5V-17V TPS565201 TPS565201 - синхронний знижуючий перетворювач. Пристрій оптимізований для роботи з мінімальною кількістю зовнішніх компонентів, а також оптимізовано для досягнення низького струму в режимі очікування. Параметри: • Назва бренду : CORE SET • Модель: XL565201 TPS565201 DC step - down module • Вхідна напруга: 4.5-17В • Вихідна напруга: 3,3В/5В(ADJ 0,8-7В) • вихідним струм: 5А макс. • Частота перемикання : 500 кГц • Розміри: 19,27 х 15,56 мм • Вихідна напруга встановлюється дільником резистора. Рекомендується використати резистори з допуском не більше 1%. Vout=0,76 x (R1/R2) • В конструкції модуля дві фіксованих напруги: 3,3В і 5В, також є контактні майданчики ADJ для опору, значення якого змінює вихідну напругу в діапазоні 0,8-7В. • При тривалій роботі від 4А* рекомендується додати охолодження модуля. SMD: • LM • Power chip solution: TPS565201 (5201) 1 PIN GND Ground pin. Source terminal of low-side power NFET as well as the ground terminal for controller circuit. Connect sensitive VFB to this GND at a single point. 2 PIN SW Switch node connection between high-side NFET and low-side NFET 3 PIN VIN Input voltage supply pin. The drain terminal of high-side power NFET. 4 PIN VFB Converter feedback input. Connect to output voltage with feedback resistor divider. 5 PIN EN Enable input control. Active high and must be pulled up to enable the device 6 PIN VBST Supply input for the high-side NFET gate drive circuit. Connect 0.1 µF capacitor between VBST and SW pins.
