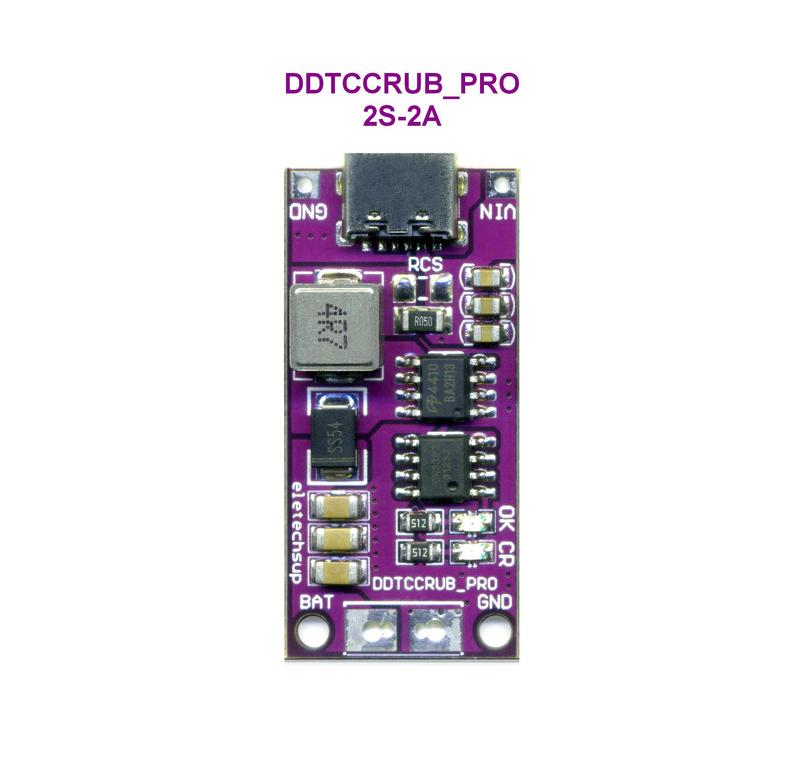

Зарядний пристрій 2s/2a ddtccrub_pro

Зарядний пристрій 2S/2A DDTCCRUB_PRO CN3382 — це підвищувальний ЧИП, що працює від 2,75 В до 6,5 В. Спочатку акумулятор заряджається в режимі постійного струму, коли напруга акумулятора (виведення BAT) вперше досягає напруги закінчення заряду 8,4 В, CN3382 переходить у режим квазіпостійної напруги (Quasi-CV), вхідний струм знижується до 25% від постійного струму, відповідно зарядний струм стає меншим. Режим заряджання квазистою напругою компенсує внутрішній опір акумулятора та з'єднувальні лінії акумулятора. Максимальна робоча частота CN3382 може досягати 1 МГц, змінюється з вхідною напругою і напругою батареї. Зелений світлодіод ОК — акумулятор заряджений, червоний CR — індикація зарядки. Характеристики: - Діапазон вхідної напруги: від 2,75-6,5 В - Робочий струм: 280 мкА за VIN=5В - Частота комутації: до 1 МГц - Захист від короткого замикання токовимірювального резистору - Функція автоматичного підзаряджання - Вхідний струм: 2A - Зарядний струм: 1,1А - Вихідна напруга для 2S-2А: 8,4 В - Вихідна потужність: до 35 Вт - Захист від перегрівання - Захист акумулятора від перенапруги - Діапазон робочих температур: від -40 °C до 85 °C У разі вхідної напруги менш ніж 2,65 В CN3382 вимикається. Якщо напруга на виводі CE нижча за 0,7 В, то CN3382 вимикається. Для нормальної роботи CN3382 необхідно подати 2,2 В на виведення CE. CC1 і CC2 — сигнали канальної конфігурації, вибір режиму живлення. Підтягувальні резистори (стандарт 5,1 кОм ±10% Ом) для повідомлення з'єднання з пристроєм і VBUS має бути увімкнений. Струм дроселя через токовимірювальний резистор RCS, під'єднаний між виведеннями VIN і CSN: IL = 0,105 В / RCS (режим постійного струму) IL = 0,0275 В / RCS (режим квазіпостійної напруги) RCS — значення резизора датчика струму дроселя в омах (Ом). Мікросхеми: CN3382 (Uвх. 2.7- 6.5В) SOP8; 4410 (N-Channel Mosfet)
