Реверсивный контроллер полярности двигателя dc 5 в

289 грн

Описание

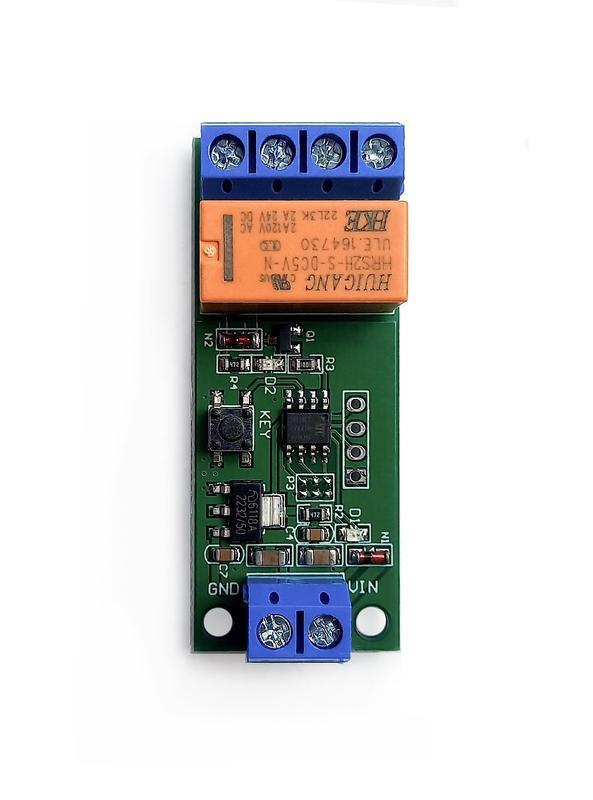

Реверсивный контроллер полярности двигателя STC 15F104W

Motor Reverse Polarity Switch Module
DC 5V 6V 9V 12V Time Adjustable Delay Relay

Описание

Модуль переключателя обратной полярности двигателя постоянного тока 5В/6В/9В/12В, реле с регулируемым временем задержки.

Двигатель вращается в одну сторону установленное время Т1, затем полярность меняется,
двигатель вращается в обратном направлении, установленное время Т2.

Характеристики:
• Название бренда: Aideepen
• Сертификация: Евротест (СЕ)
• Рабочее напряжение: DC 5-13В
• Рабочий ток:
5В вращение вперед 4 мА/реверс 36 мА
12В вращение вперед 6 мА/реверс 44 мА
• Напряжение нагрузки: DC 1-48В или AC 85-265В
• Ток нагрузки: максимум 2А
• Время прямого вращения: до 5000 сек.
• Время реверса: до 5000 сек.
• Размеры: 54 х 22 х 15 мм
• Вес: 14 гр.

Подключение:
VIN положительный полюс источника питания
GND отрицательный полюс источника питания
P+ положительный полюс питания двигателя
P- отрицательный полюс питания двигателя
M+ подключен к 1 входной клемме двигателя
M- подключен к 2 входной клемме двигателя

После включения D1 мигает 3 раза, а затем гаснет, M+ выход положительный, M- выход отрицательный, двигатель вращается вперед;
После задержки времени T1 загорается D2, M+ выход отрицательный, M- выход положительный, двигатель реверсирует и так по циклу.

T1 - время прямого вращения, по умолчанию регулируется от 0,1 до 5000 секунд (с шагом 0,1 секунды). Через контактные площадки можно установить задержку в 1-8 раз (до 40000 секунд).
T2 - время реверса, по умолчанию регулируется от 0,1 до 5000 секунд (с шагом 0,1 секунды). Через контактные площадки можно установить задержку в 1-8 раз (до 40000 секунд).

Настройка времени T1 и T2:

• Нажать кнопку на две секунды - настройка времени вращения в одну сторону (горит светодиод D1), ещё раз нажать на две секунды - настройка времени вращения в обратную сторону (горит светодиод D2 и D1)
• Затем в одном из режимов два раза нажать на кнопку, чтобы светодитод D1 погас.
• Теперь нужно засечь время работы - однократно нажимаем кнопку, светодиод D1 будет мигать. Отсчитать сколько времени нужно для работы, затем нажмите кнопку ещё раз, время сохранится.
• Так делаем для режимов работы в двух направлениях.
• Отключаем питание.

SMD: Микроконтроллер STC 15F104W 8-битнымй контроллер
Линейный стабилизатор 6118A 2232/50 ME 1A/5V SOT-223
Транзистор S8050 (J3Y) биполярный 0,5A/25V NPN

Код: X-HX0413A

Состояние: Новое

Цвет:

Зелёный
