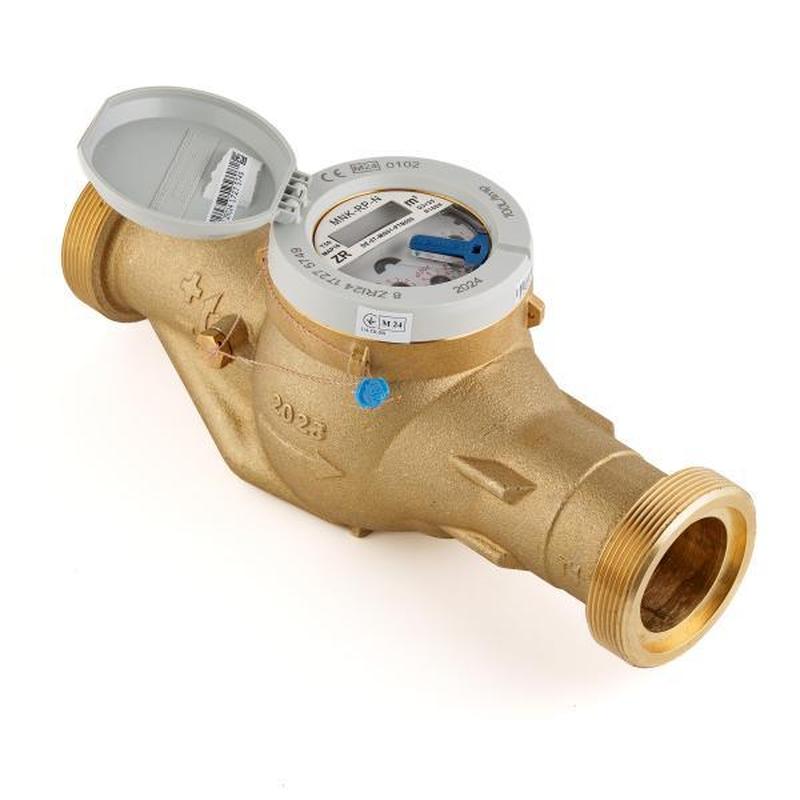

Лічильник холодної води zenner mnk-rp-n ду 50 мокрохідний з захищеними роликами

Счетный механизм MNK-RP-N Домовой счетчик воды MNK-RP-N Ду 50 На счетчике воды ZENNER типу MNK-RP-N Ду 50 ролики счетного механизма находяться в отдельной герметичной камере, наполненной специальной защитной жидкостью. Так как счетные ролики больше не соприкасаются с водой и отложениями, то съем данных возможно даже при сильном загрязнении или большом содержании железа в воде. Вариант MNKI-RP-N поставляется с импульсным датчиком (герконом) для дистанционного считывания данных. Его основными характеристиками являются низкий пусковой поток и надежная работа даже при агрессивных свойствах воды или эффектах децинкования. Защищенный роликовый регистр надежно читается даже в сложных климатических условиях. Принцип конструкции MNK-RP-N Ду 50 с прямой передачей от измерительной камеры к регистру обеспечивает стандартная защита от манипуляций или вмешательств. Обзор рабочих характеристик - "Мокроход" с прямой передачей вращения крыльчатки на счетный механизм - Специально защищенные цифровые ролики счетного механизма - Смотровое окно из высококачественного минерального стекла - Рабочее давление МАР 16 - Диапазон показаний от 0,1 до 99999 м3 - Метрологический класс С (R 160) Опции AMR (автоматизированное считывание показаний счетчиков) - Модель «MNK-RP-N» может оснащаться импульсной накладкой (стандарт 10 л/импульс, опционально 100 л/импульс) - Стандарт с интерфейсом связи для модулей PDC (PulseDataCapture): ⇒ беспроводный радиомодуль M-Bus PDC в соответствии со стандартом OMS (868 МГц) ⇒ радиомодуль PDC LPWAN для LoRaWAN®, SIGFOX) Технические характеристики счетчика воды Zenner MNK-RP-N Ду 50 Номинальный объемный расход Q3 м³/год 2,5 4,0 6,3 10 16 По сравнению с номинальным потоком (EWG) Qn м³/г********** Достижимый диапазон измерения Q3/Q1 R 200H/50V 200H/80V 200H/80V 200H/80V 200H/63V Стандартный диапазон измерения Q3/Q1 R 80H/40V 80H/40V 80H/40V 80H/40V 80H/40V Максимальный объемный расход(1) Q4 м³/г**********,5 20 Минимальный объемный расход(1) Q1 л/г**********V 79H/158V 125H/250V 200H/400V Порог чувствительности л/год <4 <5 <10 <10 <20 Диапазон показаний min л 0,1 0,1 0,1 0,1 max м³ 99999 99999 99999 99999 99999 Температурный диапазон T50 °C 50 50 50 50 50 Рабочее давление, макс. MAP бар 16 16 16 16 16 Вес импульса л/імп. 10/100 10/100 10/100 10/100 10/100 Номинальный диаметр Ду мм 15 20 25 32 40 дюйм ½ ¾ 1 1¼ 1½ Длина (без штуцеров) L2 мм 165 190 260 260 300 Резьба G x B D1 дюйм ¾ 1 1¼ 1½ 2 Резьба штуцера D2 дюйм ½ ¾ 1 1¼ 1½ Ширина приблизительно B мм 95 95 95 95 110 Высота приблизительно H1 мм 110 110 110 110 150 H2 ∼30 ∼25 ∼25 ∼35 ∼35 ∼50 H3 15 15 15 15 15 15 Вес кг 1,2 1,3 2 2,1 3,5 (1)Данные касаются стандартного диапазона измерений Типичная кривая потери давления счетчика Zenner MNK-RP-N Ду 50 Q1 - минимальный объемный расход Q2 - переходной объемный расход Q3 - номинальный объемный расход Q4 - максимальный объемный расход Типичная кривая точности счетчика Zenner MNK-RP-N Ду 50 Чертеж счетчика воды Zenner MNK-RP-N Ду 50
