Time relay qf-rd72
Описание

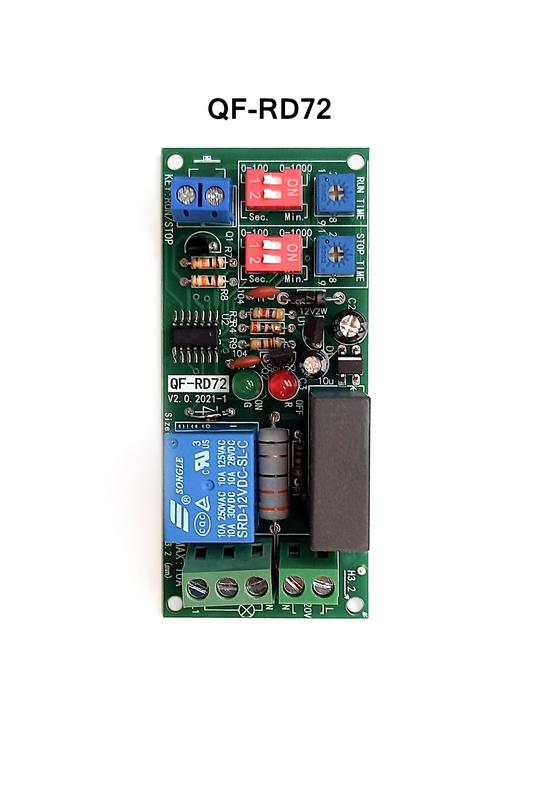

Time relay QF-RD72
Dual Time Adjustable Cycle Delay Timing Relay Repeat ON OFF Switch Infinite Loop Timer Module AC 100V 110V 120V 220V 230V 240V
Циклическое реле времени с задержкой выключения от 0 до 300 минут.
При включении реле горит зеленый светодиод, красный - выключение реле.
Реле возможно подключить от источника питания AC/DC 12В к соответствующим контактам.
Выходное напряжение равно входному напряжению.
Поддержка функции запуска/остановки
Характеристики QF-RD72:
• Brand Name: SHANGSIMOUDLECX
• Напряжение питания: AC 100-250В
• Мощность нагрузки: 10A/250В АС
• Задержка выключения: 0,5 сек. - 1000 минут (регулируется)
• Потребляемая мощность: менее 1 Вт
• Диаметр монтажного отверстия: 3,2 мм
• Размеры между отверстиями: 83 х 33 мм
• Размеры: 88 х 38 мм
Настройка время работы/выключения
При подаче питания реле не включается, нажать кнопку «Пуск»(без Фиксации), чтобы начать цикл, снова нажать кнопку «Пуск», чтобы прекратить работу.
Красный переключатель позволяет установить диапазон времени (0–100 или 0–1000) и единицу измерения (секунды или минуты).
• RUN Time - время работы
• Stop Time - время выключения
Переключатель:
• 1 положение делитель 100/1000
• 2 положение секунды/минуты
Пример установки времени:
Требование: работа в течение 20 секунд, отключение в течение 30 минут, бесконечный цикл:
• Установить переключателем диапазон времени работы от 0 до 100, единицу времени работы на секунды
• Установить потенциометр "RUN Time" времени работы в положение 20, а именно в положение 20/100 слева
• Установить диапазон времени остановки от 0 до 100, единицу измерения времени отключения в минутах
• Установить потенциометр "Stop Time" времени остановки в положение 30, а именно в положение 30/100 слева
Потенциометром вправо увеличиваем время.
Положение потенциометра также можно установить методом измерения напряжения.
Минимум — 0В, максимум — 5В.
20/100 х 5 В = 1,0В
30/100 х 5 В = 1,5В
Примечание: Используйте кнопку запуска, ток которой превышает 0,1 А.
Cyclic time relay QF-RD72
Components:
S8050 x 2шт.
L7805
