Xl3608 mini dc/dc boost converter_9v

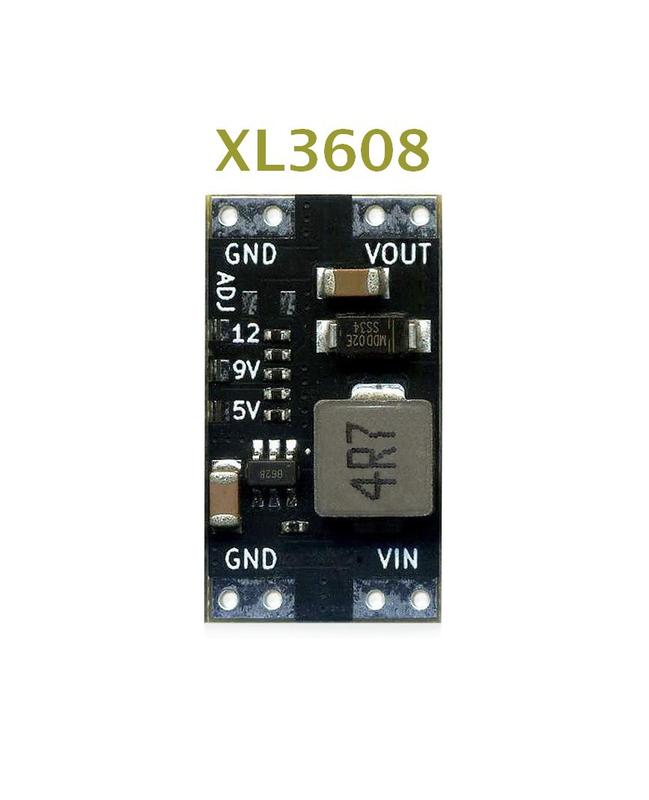

XL3608 mini DC/DC Boost Converter_9V XL3608 5V 9V 12V 2A Mini DC-DC Step Up Booster Switching Power Supply Module Switch Board 2.5V-11.5V Input Voltage Миниатюрный повышающий преобразователь постоянного тока XL3608-5/9/12В, 2 А Характеристики: • Название бренда: RQG • Номер модели: XL3608 5V 9V 12V 2A Boost Module • Входное напряжение: DC 2.5-11.5V • Выходное напряжение: 5В/9В/12В • Выходной ток: 2А (макс.) • Режим роботи: PWM/PFM • Частота переключения: 1,2 МГц • Эффективность: 82-93% • Статический ток: 200-600 мкА (PFM режим) • Рабочая температура: -40 ... +85°C • Размеры: 24,4 х 13,7 мм • Вес: гр. Внутреннее опорное напряжение VREF составляет 0,6В. Выходное напряжение определяется резисторным делителем R1 и R2 к контакту FB: Vout = Vref x (1+R1/R2) • Для выбора выходного напряжения 5В, 9В, 12В устанавливается соответствующая перемычка. • ADJ - установить собственное выходное напряжение (SMD резистор типоразмера 0805) Соотношение между сопротивлением и выходным напряжением: R =((V/0,6)-1) x 15000 • Максимальне значенние тока : lout=Vin x 1,5/Vout SMD: • SS34 - диод Шоттки 3А/40В (аналог диода 1N5822) • SX1308 (B628) - повышающий (Step-Up) DC-DC преобразователь, корпус SOT23-6 1 PIN: SW Power Switch Output. SW is the drain of the internal MOSFET switch. 2 PIN: GND Ground Pin 3 PIN: FB Feedback Input. The FB voltage is 0.6V. Connect a resistor divider to FB. 4 PIN: EN Regulator On/Off Control Input. 5 PIN: IN Input Supply Pin. Must be locally bypassed. 6 PIN: NC NC
