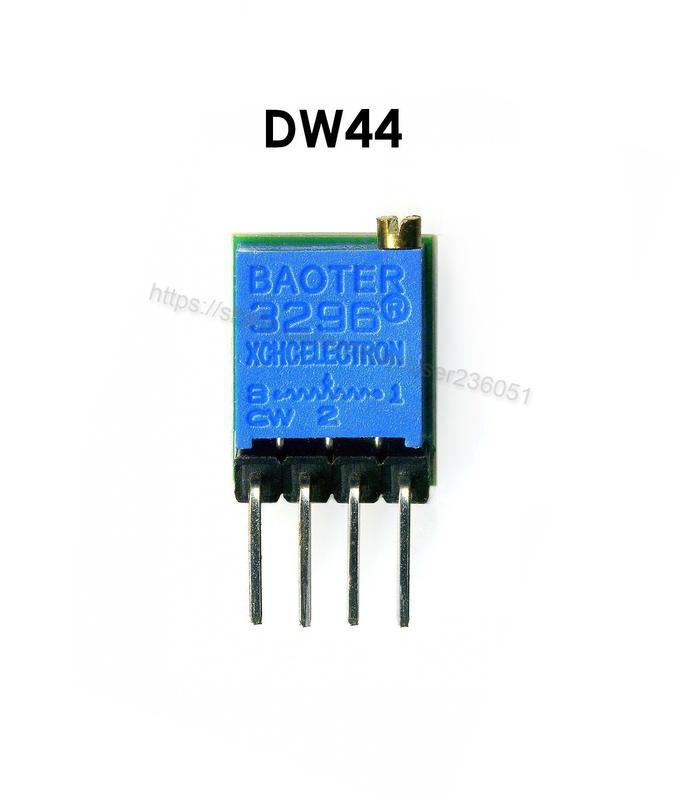

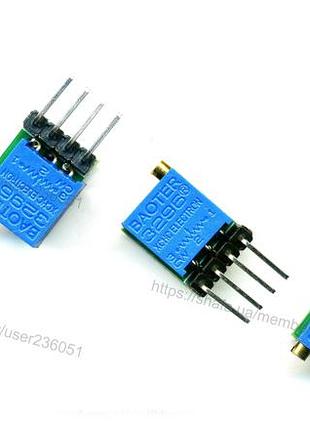

Dw44 monostale circuit module dropping edge trigger for delay switch timer

МІНІМАЛЬНА ЗАГАЛЬНА СУМА ЗАМОВЛЕННЯ ВІД 200ГРН. DW44 Monostale Circuit Module Dropping Edge Trigger for Delay Switch Timer DW44(NE555) моносталевий модуль ланцюга, тригер падіння крайок для таймера перемикача затримки Характеристики: • Назва бренда: Huaxingfu • Напруга живлення: DC 5-15В • Вихідний струм: 200 мА (максимум) • Струм у стані спокою: 5В-3мА; 12В-8мА. • час затримки виходу: 10 мс-20с (при Uпіт=5В) • Розміри: 10,4 х • Вага: 1,63 гр. Функції • Після увімкнення живлення початковий стан — низький рівень виходу (стійкий стан), після запуску — високий рівень. Після певну затримку вихід переходить у низький рівень. • Час затримки розраховується від низу тригерного фронту сигналу. • Час затримки модуля не залежить від ширини тригерного сигналу. • Час затримки встановлюють багатообертовим потенціометром, проти годинникової стрілки — зменшується, під час обертання за годинниковою стрілкою — збільшується. Визначення виводів: • VCC — позитивний полюс джерела живлення • VO — виведення сигнального виходу • TG — виведення тригера • GND — негативний полюс джерела живлення
